這是一份繼電保護培訓教材——一份內容完全免費的、共由15頁組成的繼電保護培訓ppt課件，該課件內容包括繼電保護裝置介紹、互感器、定子單相接地、瓦斯保護等詳細介紹，是一份內容十分完整的關于繼電保護的培訓課件，有需要的朋友點擊本文相應的下載地址即可進行下載查閱！

繼電保護培訓ppt課件內容摘選

……

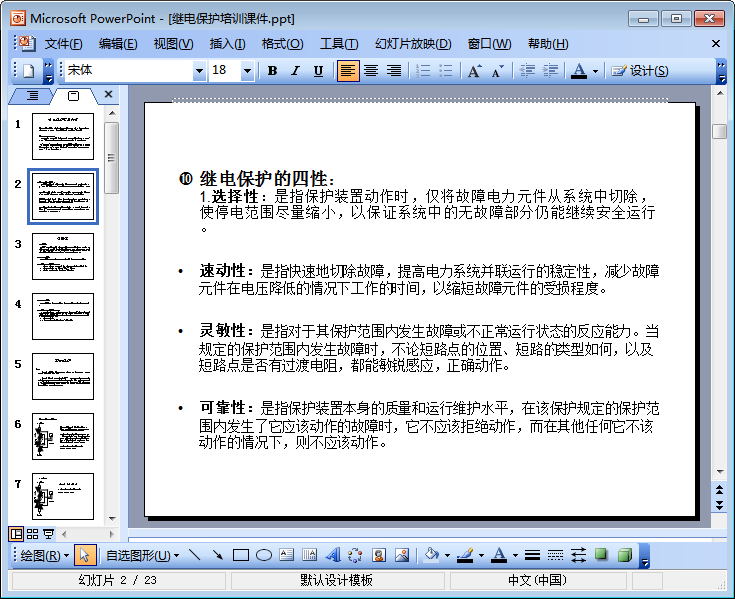

繼電保護的四性：

1.選擇性：是指保護裝置動作時，僅將故障電力元件從系統中切除，使停電范圍盡量縮小，以保證系統中的無故障部分仍能繼續安全運行。

速動性：是指快速地切除故障，提高電力系統并聯運行的穩定性，減少故障元件在電壓降低的情況下工作的時間，以縮短故障元件的受損程度。

靈敏性：是指對于其保護范圍內發生故障或不正常運行狀態的反應能力。當規定的保護范圍內發生故障時，不論短路點的位置、短路的類型如何，以及短路點是否有過渡電阻，都能敏銳感應，正確動作。

可靠性：是指保護裝置本身的質量和運行維護水平，在該保護規定的保護范圍內發生了它應該動作的故障時，它不應該拒絕動作，而在其他任何它不該動作的情況下，則不應該動作。

……

概述：

壓力釋放閥是變壓器的一種壓力保護裝置，當變壓器內部有嚴重的故障時，油分解產生大量氣體。由于變壓器是密閉的物體，連通儲油柜的連管直徑比較小，僅靠連管不能有效的降低壓力，造成油箱內壓力急劇升高，會導致油箱破裂。壓力釋放閥及時打開，排除部分變壓器油，降低油箱內，待油箱內壓力降低后，壓力釋放閥自動閉合，保持油箱的密封。

動作原因：

變壓器內部發生嚴重故障，產生大量氣體，油箱內壓力急劇升高，當壓力達到整定值時，保護動作。

動作后果：

發告警信號，跳主變高壓側斷路器，跳1號、2號發電機出口斷路器，關1號、2號機導水葉至關閉狀態，閉鎖線路重合閘。

……
