技嘉GA-Z97X-UD5H-BK支持 Intel® 第4代/第5代Core™ 處理器，LED 酷炫光音效噪聲干擾阻隔設計。以下文檔是技嘉GA-Z97X-UD5H-BK使用手冊，有需要的朋友可立即下載此文檔。
溫馨提示：
本文檔為PDF格式文檔，因此需確保在閱讀之前你已經安裝了pdf閱讀器，如果尚未安裝閱讀器，建議下載福昕pdf閱讀器或其他PDF閱讀器，進行安裝后閱讀。
技嘉GA-Z97X-UD5H-BK目錄
清點配件 .......................................................................................................................6
選購配件 .......................................................................................................................6
GA-Z97X-UD5H-BK主板配置圖 ...................................................................................7
GA-Z97X-UD5H-BK主板功能框圖 ..............................................................................8
第一章 硬件安裝 .......................................................................................................9
1-1 安裝前的注意事項 .........................................................................................9
1-2 網卡驅動程序下載 .........................................................................................9
1-3 產品規格 ........................................................................................................10
1-4 安裝中央處理器及散熱風扇 .....................................................................13
1-4-1 安裝中央處理器(CPU) .......................................................................................13
1-4-2 安裝散熱風扇 .....................................................................................................15
1-5 安裝內存條 ....................................................................................................16
1-5-1 雙通道內存技術 .................................................................................................16
1-5-2 安裝內存條 ..........................................................................................................17
1-6 安裝擴展卡 ....................................................................................................18
1-7 構建AMD CrossFire ™ /NVIDIA ® SLI ™ 系統 .......................................................19
1-8 后方設備插座介紹 .......................................................................................20
1-9 內建按鈕、切換器及指示燈 .....................................................................22
1-10 插座及跳線介紹 ...........................................................................................24
第二章 BIOS 程序設置 ............................................................................................35
2-1 開機畫面 ........................................................................................................36
2-2 BIOS設定程序主畫面 ...................................................................................37
2-3 M.I.T. (頻率/電壓控制) ..................................................................................40
2-4 System Information (系統信息) ......................................................................52
2-5 BIOS Features (BIOS功能設定) .....................................................................53
2-6 Peripherals (集成外設) ...................................................................................57
2-7 Power Management (省電功能設定) ............................................................62
2-8 Save & Exit (儲存設定值并結束設定程序) ...............................................64
第三章 構建SATA硬盤 ............................................................................................65
3-1 設定Intel ® Z97 SATA控制器模式 ..................................................................65
3-2 設定Marvell ® 88SE9172 SATA控制器模式 ..................................................77
3-3 安裝SATA RAID/AHCI驅動程序及操作系統 ..............................................82
第四章 驅動程序安裝 ............................................................................................89
4-1 Chipset Drivers (芯片組驅動程序) ...............................................................89
4-2 Application Software (軟件應用程序) ...........................................................90
4-3 Information (信息清單) ...................................................................................90
第五章 獨特功能介紹 ............................................................................................91
5-1 BIOS更新方法介紹 .......................................................................................91
5-1-1 如何使用Q-Flash (BIOS 快速刷新)更新BIOS .................................................91
5-1-2 如何使用@BIOS (BIOS 在線更新)更新BIOS ..................................................94
5-2 APP Center (應用中心) ..................................................................................95
5-2-1 EasyTune................................................................................................................96
5-2-2 System Information Viewer .....................................................................................97
5-2-3 EZ Setup .................................................................................................................98
5-2-4 Fast Boot ..............................................................................................................103
5-2-5 Smart TimeLock ....................................................................................................104
5-2-6 Smart Recovery 2 (智能恢復2) ..........................................................................105
5-2-7 USB Blocker .........................................................................................................107
5-2-8 Smart Switch ........................................................................................................108
第六章 附錄 ............................................................................................................109
6-1 Qualcomm ® Atheros Killer Network Manager .................................................109
6-2 音頻輸入/輸出設定介紹 ............................................................................110
6-2-1 2 / 4 / 5.1 / 7.1聲道介紹 .....................................................................................110
6-2-2 S/PDIF輸出設定 ................................................................................................112
6-2-3 麥克風錄音設定 ...............................................................................................113
6-2-4 錄音機使用介紹 ...............................................................................................115
6-3 疑難排解 .......................................................................................................116
6-3-1 問題集 ................................................................................................................116
6-3-2 故障排除 ............................................................................................................117
6-4 除錯燈號代碼說明 ......................................................................................119
管理聲明 ................................................................................................................123
技嘉產品臺灣地區保修共同條款 .....................................................................125
技嘉主板售后服務及質量保證卡 .....................................................................126
技嘉科技全球服務網...........................................................................................127

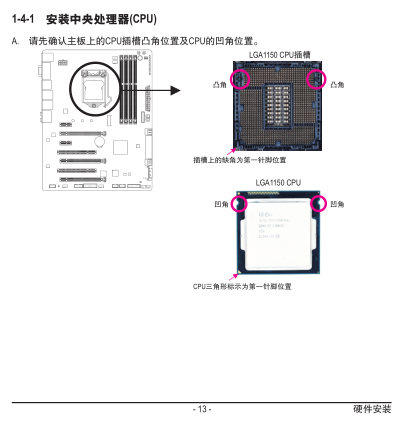

技嘉GA-Z97X-UD5H-BK安裝中央處理器
技嘉GA-Z97X-UD5H-BK規格參數
中央處理器(CPU)
支持LGA1150插槽處理器： Intel® Core™ i7處理器 / Intel® Core™ i5處理器 / Intel® Core™ i3處理器 / Intel® Pentium®處理器 / Intel® Celeron®處理器
L3高速緩存取決于CPU
芯片組
Intel® Z97 高速芯片組
內存
4個DDR3 DIMM插槽，最高支持到32 GB
* 由于Windows 32-bit操作系統的限制，若安裝超過4 GB容量內存時，實際上顯示之內存容量將少于實際安裝的內存容量。
支持雙信道內存技術
支援DDR3 3000(O.C.) / 2933(O.C.) / 2800(O.C.) / 2666(O.C.) / 2600(O.C.) / 2500(O.C.) / 2400(O.C.) / 2200(O.C.) / 2133(O.C.) / 2000(O.C.) / 1866(O.C.) / 1800(O.C.) / 1600 / 1333 MHz
支持non-ECC內存
支持Extreme Memory Profile (XMP)內存
顯示功能
內建于有顯示功能的處理器 - 支持Intel® HD Graphics:
1個D-Sub插座，可支持至最高1920x1200@60Hz的分辨率
1個DVI-D插座，可支持至最高1920x1200@60Hz的分辨率
* 此DVI-D插座不支持轉接為D-Sub的功能。
1個HDMI插座，可支持至最高4096x2160@24Hz及2560x1600@60Hz的分辨率
* 支持HDMI 1.4a版本。
最多可支持三屏幕同時輸出
支持最大共享顯示內存至 512MB
音效
內建Realtek® ALC1150芯片
支持High Definition Audio
支持2/4/5.1/7.1聲道
支持S/PDIF輸出
網絡
內建1個Qualcomm® Atheros Killer E2201網絡芯片(10/100/1000 Mbit) (LAN1)
內建1個Intel® GbE網絡芯片(10/100/1000 Mbit) (LAN2)
* 內建網絡不支持線路匯整功能(Teaming)。
