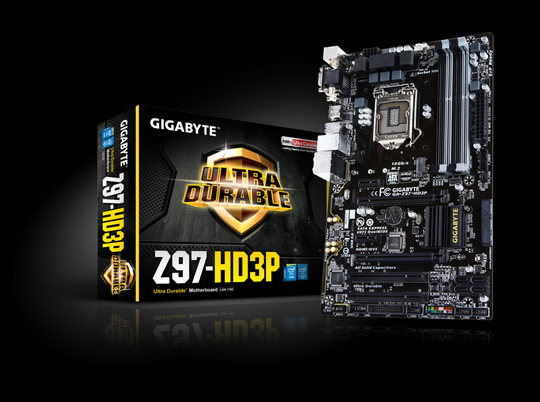

技嘉GA-Z97-HD3P支持 Intel® 第4代/第5代Core™ 處理器，獨家APP Center整合超頻EasyTune™與云端Cloud Station™軟件，超強抗靜電網絡。以下文檔是技嘉GA-Z97-HD3P和GA-H97-HD3P使用手冊，有需要的朋友可立即下載此文檔。
溫馨提示：
本文檔為PDF格式文檔，因此需確保在閱讀之前你已經安裝了pdf閱讀器，如果尚未安裝閱讀器，建議下載福昕pdf閱讀器或其他PDF閱讀器，進行安裝后閱讀。
技嘉GA-Z97(H97)-HD3P使用手冊目錄
GA-Z97-HD3P/GA-H97-HD3P主板配置圖...................................................................4
GA-Z97-HD3P/GA-H97-HD3P主板功能框圖..............................................................5
第一章硬件安裝.......................................................................................................6
1-1安裝前的注意事項.........................................................................................6
1-2網卡驅動程序下載.........................................................................................7
1-3產品規格..........................................................................................................8
1-4安裝中央處理器............................................................................................11
1-5安裝內存條.....................................................................................................11
1-6安裝擴展卡....................................................................................................12
1-7后方設備插座介紹.......................................................................................12
1-8插座及跳線介紹...........................................................................................14
第二章BIOS程序設置............................................................................................21
2-1開機畫面........................................................................................................21
2-2M.I.T.(頻率/電壓控制)..................................................................................22
2-3SystemInformation(系統信息)......................................................................27
2-4BIOSFeatures(BIOS功能設定).....................................................................28
2-5Peripherals(集成外設)...................................................................................31
2-6PowerManagement(省電功能設定)............................................................33
2-7Save&Exit(儲存設定值并結束設定程序)...............................................35
第三章附錄..............................................................................................................36
3-1構建SATA硬盤................................................................................................36
3-2驅動程序安裝................................................................................................38
管理聲明..................................................................................................................39
技嘉主板售后服務及質量保證卡.......................................................................43
技嘉科技全球服務網.............................................................................................44

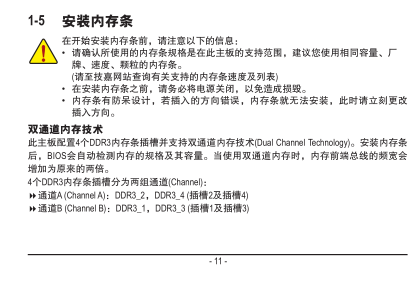

技嘉GA-Z97(H97)-HD3P使用手冊——安裝內存條
技嘉GA-Z97-HD3P規格參數
中央處理器(CPU)
支持LGA1150插槽處理器：Intel® Core™ i7處理器 / Intel® Core™ i5處理器 / Intel® Core™ i3處理器 / Intel® Pentium®處理器 / Intel® Celeron®處理器
L3高速緩存取決于CPU
芯片組
Intel® Z97 高速芯片組
內存
4個DDR3 DIMM插槽，最高支持到32 GB
* 由于Windows 32-bit操作系統的限制，若安裝超過4 GB容量內存時，實際上顯示之內存容量將少于實際安裝的內存容量。
支持雙信道內存技術
支持DDR3 3100(O.C.) / 3000(O.C.) / 2933(O.C.) / 2800(O.C.) / 2666(O.C.) / 2600(O.C.) / 2500(O.C.) / 2400(O.C.) / 2200(O.C.) / 2133(O.C.) / 2000(O.C.) / 1866(O.C.) / 1800(O.C.) / 1600 / 1333 MHz
支持non-ECC內存
支持Extreme Memory Profile (XMP)內存
顯示功能
內建于有顯示功能的處理器 - 支持Intel® HD Graphics:
1個D-Sub插座，可支持至最高1920x1200@60 Hz的分辨率
1個DVI-D插座，可支持至最高1920x1200@60 Hz的分辨率
* 此DVI-D插座不支持轉接為D-Sub的功能。
1個HDMI插座，可支持至最高4096x2160@24Hz及2560x1600@60Hz的分辨率
* 支持HDMI 1.4a版本。
最多可支持三屏幕同時輸出
支持最大共享顯示內存至 512MB
音效
內建Realtek® ALC887芯片
支持High Definition Audio
支持2/4/5.1/7.1聲道
支持S/PDIF輸出
網絡
內建Realtek® GbE 網絡芯片(10/100/1000 Mbit)
