Saber仿真軟件是一個功能非常強大的電路仿真軟件，尤其適合應用在開關電源領域的時域和頻域仿真。
saber電源仿真軟件(Flexlm license Generator)使用方法
在saber安裝完成之后，點擊進入saber sketch，然后選擇file—》 new—》schematic，進入原理圖繪制畫面，如下圖所示：
在進入原理圖繪制界面之后，可以按照我們自己的需要來繪制電路原理圖。首先，我們來繪制一個簡單的三極管共發射極電路。

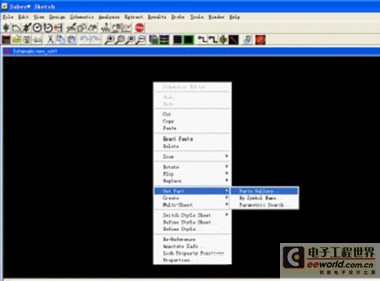

第一步，添加元器件，在空白處點擊鼠標右鍵菜單get part—》part gallery

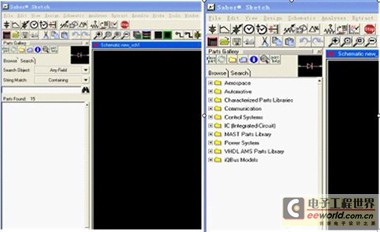

有兩個選擇器件的方法，上面的左圖是search畫面，可以在搜索框中鍵入關鍵字來檢索，右圖是borwse畫面，可以在相關的文件目錄下查找自己需要的器件。
通常情況下，選擇search方式更為快捷，根據關鍵字可以快速定位到想要的器件。

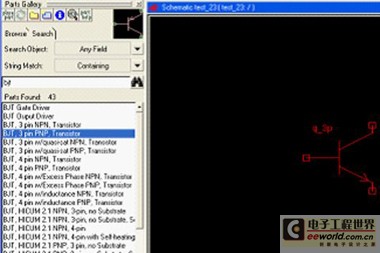

如下圖所示，輸入雙極型晶體管的縮寫bjt，回車確定，列表中顯示所有含有關鍵字bjt的器件，我們選擇第三個選擇項，這是一個理想的NPN型三極管，雙擊之后，在原理圖中就添加了該器件。
依照此方法，我們先后輸入voltage source查找電壓源，并選擇voltage source general purpose添加到原理圖。輸入resistor，選擇resistor[I]添加到原理圖(添加2個)。輸入GND，選擇ground(saber node 0)添加到原理圖，ground(saber node 0)是必須的，否則saber仿真將因為沒有參考地而無法進行。
添加完器件之后，用鼠標左鍵拖動每個器件，合理布置位置，鼠標左鍵雙擊該器件，即可修改必要的參數，在本示例中，僅需要修改電壓源的電壓，電阻的阻值，其他的都不需修改。

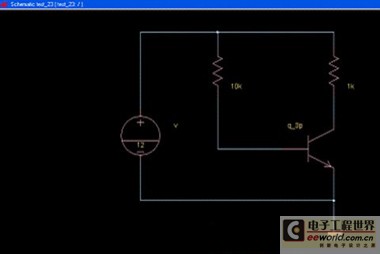

然后按下鍵盤的W鍵，光標變成了一個十字星，即表示可繪制wire(連線)，將所有的器件連接起來。如下圖所示：
其中電壓源為12V，基極電阻為10k，集電極電阻為1k，共發射極連接。

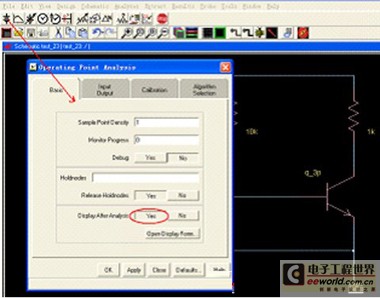

選擇分析方法，由于這是一個大信號系統，我們尋找的是一個靜態直流工作點，因此我們選擇下圖所示的DC operating point，將basic中的display after analysis項選擇Yes，完成后點擊OK。

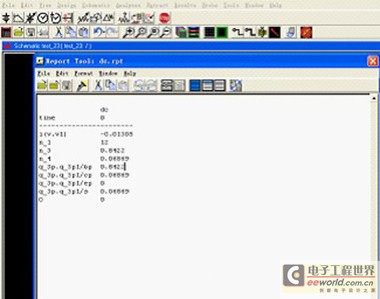

直流工作點仿真結果如下：
三極管的基極電壓為0.8422V，集電極電壓為0.06869V，即深度飽和時，Vbe約為0.84V，Vce約為0.069V。
