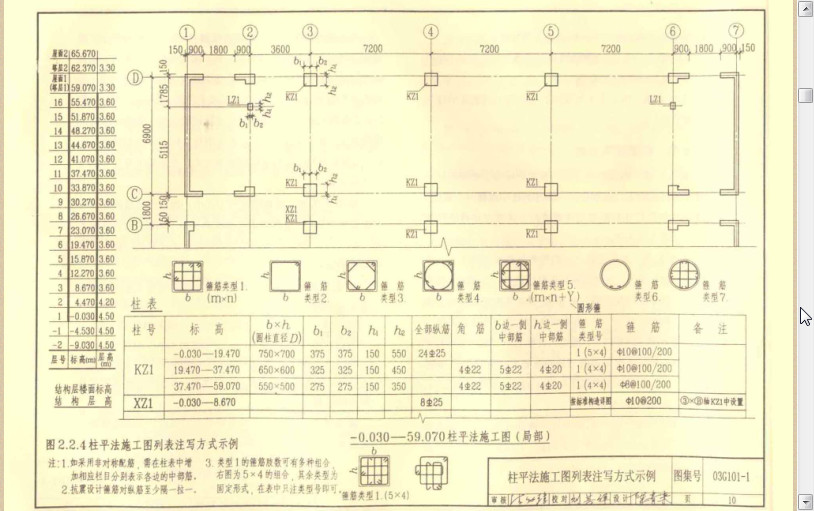

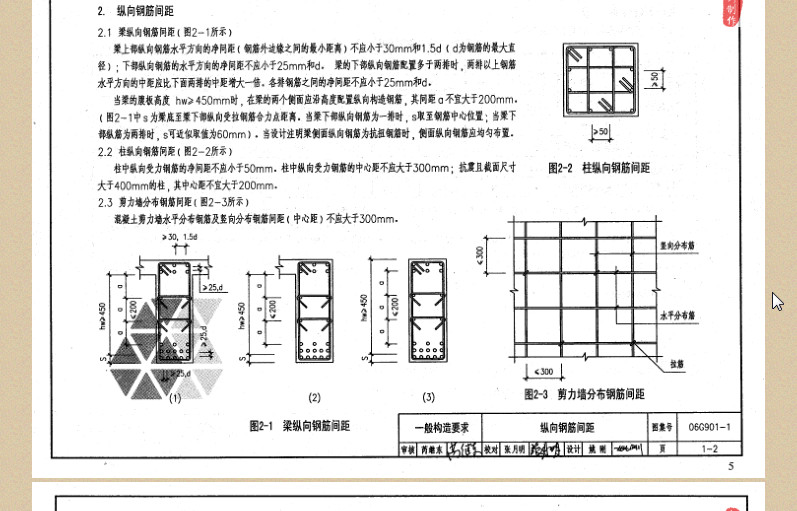

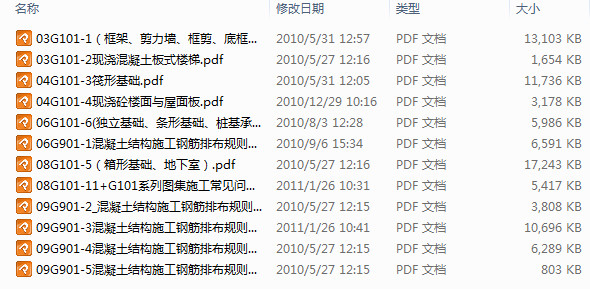

全套鋼筋圖集，總共有12本，框架、剪力墻、框剪、底框、現澆混凝土板式樓梯、獨立基礎、條形基礎、樁基承臺、系列圖集施工常見問題答疑圖解等方面的內容，十分的豐富，歡迎前來東坡下載使用！

建筑圖集該怎么學習

建筑制圖是一門學問，自成系統。建筑識圖自然有法可依，有規律可循。

設計說明是設計圖紙的綱領，看圖先要認真閱讀設計說明。設計說明中包括建筑工程概況（建筑名稱、建設地點、建設單位），經濟技術指標（建筑面積、建筑層數、建筑高度、耐火等級、防水等級、抗震設防烈度等），基本做法（墻體、防水、門窗、玻璃等）。把這些內容看明白了，對建筑的基本情況也就大體了解了。

總平面圖表達建筑與周圍環境的關系，是建筑定位的關鍵。總平面圖中除了建筑，還會標示道路、停車場、綠地、水面、廣場等內容，幫助我們全面了解場地條件。重點關注場地入口、建筑入口、各種間距（消防、日照、衛生）的控制、定位坐標。豎向設計是總平面圖的另一重要內容，表達場地的地形變化及排除地面雨水的方式，而且容易被初學者忽視。

平面圖表達建筑的布局，看平面圖應該抓住重點，否則會迷失在復雜的標注和圖樣中。一找指北針。雖然大多圖紙是上北下南，但也有例外，看圖先要“找到北”。二看出入口、樓梯、電梯、扶梯的位置及走廊的走向，了解建筑內部的交通組織，在腦子里把建筑“走通”。三看軸網及柱子、剪力墻的布置，了解建筑結構體系。四看屋面天溝、雨水口及各平面雨水管的布置，了解雨水排放系統。五注意做法索引、詳圖索引、剖面剖斷符號，以便把平面圖和立面圖、剖面圖、詳圖貫穿起來。

立面圖、剖面圖表達建筑的外觀和層高變化。看圖時，在認清與平面對應關系的前提下，注意建筑標高、層高的標注，與設計說明中的建筑高度等內容互相印證。外墻飾面的材料、顏色、規格、做法主要在在立面圖中表示，應予關注。

此外，看圖要注意結合其他專業圖紙，不能孤立的看一個專業。例如消防水池，水專業設計尺寸大小并接通管線；建筑布置位置及檢修口；結構設計池壁配筋；電氣設置消防控制水位檢測等。還有，要注意圖中沒有確定做法的內容，例如“訂購成品”、“由專業公司另行設計”等。

簡而言之，看建筑施工圖就是理清幾條線，再把線串起來，一定要深入、細致，才能領會設計意圖。
