OrCAD Capture CIS其實就是Cadence公司研發出來的的一款原理圖設計軟件，其便捷性，專業性贏得了廣大工程師的喜愛。雖然對于你們來說一開始會不適應這款工具，畢竟這款和學校學習的Protel很不像。但是幸好小編有給你們帶來最全面的教程，能夠讓你們更快的上手！

OrCAD Capture CIS 中文版優點

快速，直觀的設計輸入提供了完善的原理圖編輯工具

層次設計功能和拼接式設計功能提高了復雜圖紙的設計效率

高度整合的元件信息管理系統(CIS)構建的優選元件庫，可以加快原理圖設計進程，降低項目成本

便于查找元器件，并與MRP、ERP、PDM數據庫實現高度集成

Cadence ActiveParts為用戶提供了200多萬個元件庫，便于靈活選擇各種設計元件

OrCAD Capture CIS怎么用

OrCAD Capture CIS快速上手教程

安裝好軟件后，安裝點擊如下圖所示的Design Entry CIS。

會彈出如下圖所示的對話框，選擇Capture CIS，點擊OK。

系統會彈出下圖所示的界面。

在彈出的界面中點擊File->New->Design

注意：Project和Design的區別是一個Project可以包含很多的Design, 我們在使用中一般選擇Design。

New->Designs" border="0" alt="在彈出的界面中點擊File->New->Design" src="http://www.zencheer.com/wp-content/uploads/2014/05/new-design-orcad-capture-cis_thumb.png" width="560" height="262" style="height:auto;">

在彈出的對話框中選擇你保存你的設計，然后點擊OK, 就會彈出如下圖所示的設計界面。

對一個新的設計，首先應該是選擇設計的圖紙的大小，在正旗通信，都用B號圖紙。

好了，在新彈出的對話框中，你可以右鍵圖中的SCHEMATIC1, 在彈出的下拉單中選擇New Page, 然后重命名，你可以根據設計的需要設計Page 的數量。

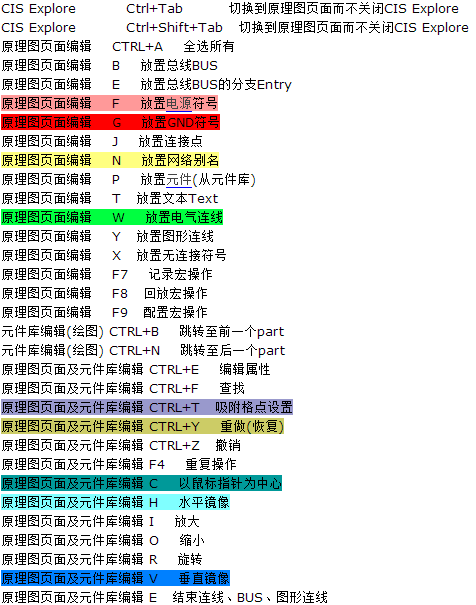

OrCAD Capture CIS常用功能介紹

1. Capture CIS設計過程

2. Capture CIS操作環境

Capture CIS有三個主要工作窗口：

管理視窗：管理與原理圖相關的一系列文件，相當于資源管理器

Schematic窗口：原理圖窗口，相當于一張圖紙

信息查看窗口（Session Log）：用于顯示相關操作的提示或出錯信息

3. Capture設計參數設置

Capture的環境參數包括：系統屬性及設計模板兩大類。

系統屬性包括(Options->Preferences)：

Colors/Print：color setting

Grid Display：set grid display mode

Pan and Zoom：設置放大與縮小的倍數

Select：select mode setting

Miscellaneous：others setting such as Line Style

Text Editor：set something about text editor

系統設計模板參數包括(Options->Design Template)：

Fonts：set all kinds of font

Title Block：標題欄內容的設定

Page Size：要繪制的圖紙大小

Grid Reference：邊框的設定與顯示

Hierarchy：設置階層的屬性

我們都是用B號圖紙，所以這個基本不會重新設置。

4. 開始繪制電路圖

新建Design后，進入Schematic窗口，則在窗口右邊會出現下圖的工具欄：

4.1 Place part（放置器件）

在Capture CIS中，找元器件非常的方便，可以很容易查找并調出使用。點擊Place part快捷按鈕或點擊Place->Part將調出如下對話框：

點擊Part Search…按鈕，調出下面的器件搜索對話框：

4.2 連線及放置數據總線(Place wire or bus)

點擊Place wire(或place bus)按鈕進入連線（或放置數據總線）狀態，此時鼠標變成十字形，移動鼠標，點擊左鍵即可開始連線（或放置數據總線）。連線時，在交叉而且連接的地方會有一個紅點提示，如果你需要在交叉的地方添加連接關系，點擊place junction，把鼠標移動到交叉點并點擊左鍵即可。放置數據總線后，點擊place bus entry按鈕放置數據總線引出管腳，管腳的一端要放在數據總線上。

4.3 放置網絡名稱(place net name)

點擊place net alias按鈕，調出place net alias對話框，在alias對話框中輸入要定義的名稱，然后點擊OK退出對話框，把鼠標移動到你要命名的連線上，點擊鼠標左鍵即可。

注意：數據總線與數據總線的引出線一定要定義網絡名稱。

4.4 放置電源和地(place power or GND)

點擊Place Power（或Place GND），調出如下對話框：

4.5 放置端口與分頁圖紙間的接口

點擊Place Hierarchical Port(或place Off-page connector)放置端口(或分頁圖紙間的接口)，調出如下對話框：

對于端口，不同端口之間的區別在于其類型的不同，它的類型可以從它的TYPE屬性中得知，雙擊端口或選中端口并點擊右鍵在彈出菜單中選擇Edit Properties，調出如下窗口：

4.6 添加文字(Place Text)

點擊Place Text…按鈕，系統彈出如下對話框：

5. 原理圖繪制后續處理

原理圖繪制好之后，接下來就是對電路圖進行DRC檢測，生成網表及材料清單。

注意：對原理圖進行后續處理，在Capture中必須切換到專案管理窗口下，并且選中*.DSN文件。

5.1 DRC檢測(Design Rules Check)

點擊DRC檢測按鈕或(Tools->Design Rules Check)，調出如下設置對話框：

orcad中 capture CIS 與capture有什么區別

CIS （Component Information System）是元器件信息管理系統在CIS模塊，不但有助于元器件的使用和庫存實施高效管理，而且還具有互聯網元器件助理ICA（Internet Component Assistant）功能，可以在設計電路圖過程中，通過Internet，從而指定網點提供的元器件數據庫查閱元器件，從而可以將查到的元器件應用到電路設計中去，或添加到 OrCAD符號庫中去。

Capture 和 Capture Cis 的差別就是，后者包括 CIS 模塊，而前者不包括。
