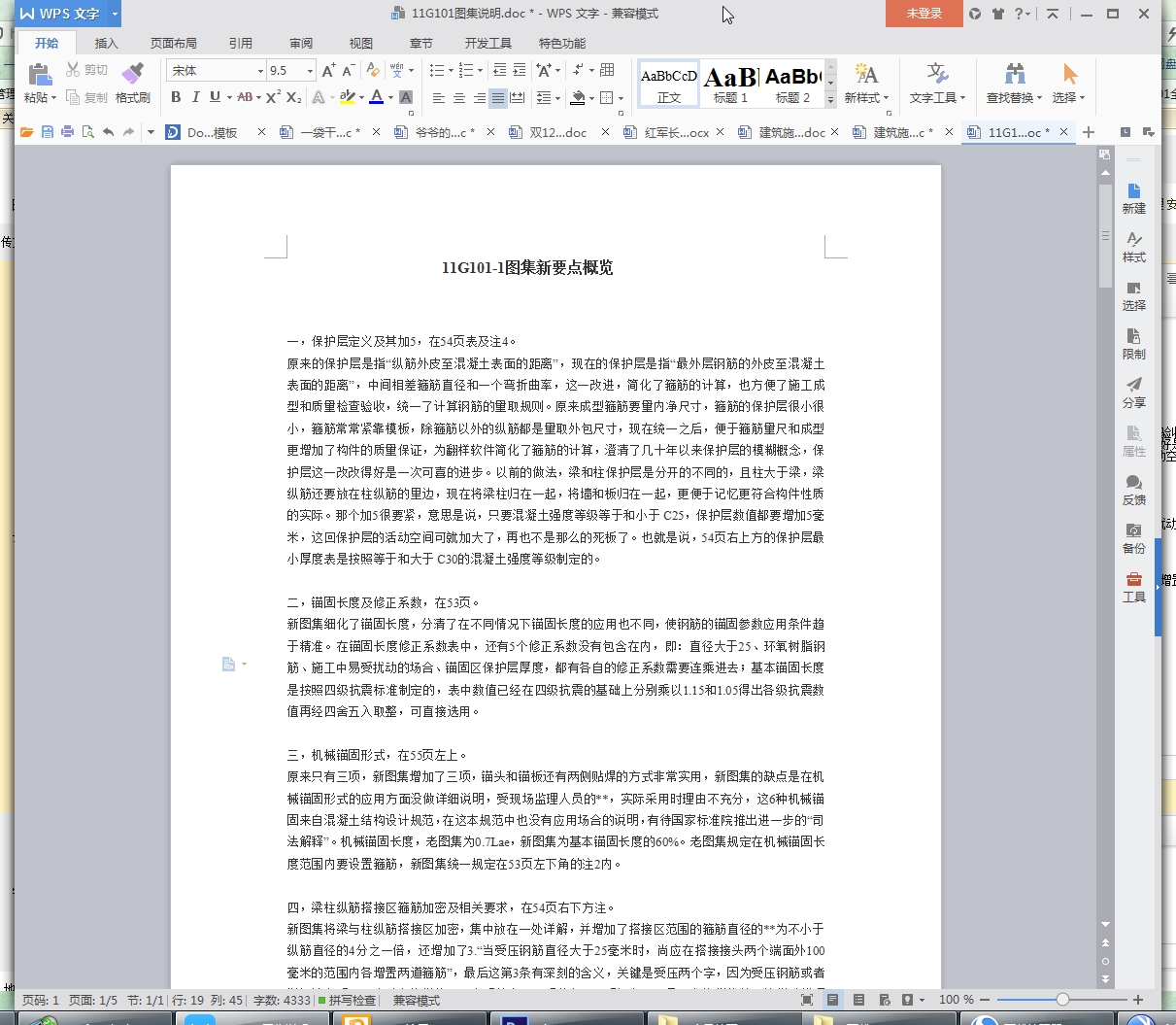

11G101-1圖集重點說明(建筑圖集)內容節選

……

一，保護層定義及其加5，在54頁表及注4。
原來的保護層是指“縱筋外皮至混凝土表面的距離”，現在的保護層是指“最外層鋼筋的外皮至混凝土表面的距離”，中間相差箍筋直徑和一個彎折曲率，這一改進，簡化了箍筋的計算，也方便了施工成型和質量檢查驗收，統一了計算鋼筋的量取規則。原來成型箍筋要量內凈尺寸，箍筋的保護層很小很小，箍筋常常緊靠模板，除箍筋以外的縱筋都是量取外包尺寸，現在統一之后，便于箍筋量尺和成型更增加了構件的質量保證，為翻樣軟件簡化了箍筋的計算，澄清了幾十年以來保護層的模糊概念，保護層這一改改得好是一次可喜的進步。以前的做法，梁和柱保護層是分開的不同的，且柱大于梁，梁縱筋還要放在柱縱筋的里邊，現在將梁柱歸在一起，將墻和板歸在一起，更便于記憶更符合構件性質的實際。那個加5很要緊，意思是說，只要混凝土強度等級等于和小于C25，保護層數值都要增加5毫米，這回保護層的活動空間可就加大了，再也不是那么的死板了。也就是說，54頁右上方的保護層最小厚度表是按照等于和大于C30的混凝土強度等級制定的。

……

二，錨固長度及修正系數，在53頁。
新圖集細化了錨固長度，分清了在不同情況下錨固長度的應用也不同，使鋼筋的錨固參數應用條件趨于精準。在錨固長度修正系數表中，還有5個修正系數沒有包含在內，即：直徑大于25、環氧樹脂鋼筋、施工中易受擾動的場合、錨固區保護層厚度，都有各自的修正系數需要連乘進去；基本錨固長度是按照四級抗震標準制定的，表中數值已經在四級抗震的基礎上分別乘以1.15和1.05得出各級抗震數值再經四舍五入取整，可直接選用。

……

四，梁柱縱筋搭接區箍筋加密及相關要求，在54頁右下方注。
新圖集將梁與柱縱筋搭接區加密，集中放在一處詳解，并增加了搭接區范圍的箍筋直徑的**為不小于縱筋直徑的4分之一倍，還增加了3.“當受壓鋼筋直徑大于25毫米時，尚應在搭接接頭兩個端面外100毫米的范圍內各增置兩道箍筋”，最后這第3條有深刻的含義，關鍵是受壓兩個字，因為受壓鋼筋或者說鋼筋在受壓區內才允許搭接，而在受拉力區、受剪力區、受扭力區，是不允許搭接的，這樣才能理解明白。

……
