看到有朋友表示需要水泵的CAD圖紙進行參考，于是東坡小編便為他整理帶來了這份dwg格式最新整理版各種水泵cad圖紙大全，這里面都不是很復雜的剖面圖，只是簡易圖例，可以放到別的里面作為小配件進行使用，有需要水泵cad畫法或是水泵cad圖紙的朋友們可以參考一下！
東坡學堂
在CAD中水泵站用什么圖例表示？
在CAD上，平面中的水泵站應用按實際比例的方塊圖，并在方塊中標上水泵示意圖則可，在系統圖（流程圖）中，標上水泵示意圖（一般若干個），然后用虛線把若干臺水泵不需要按比例用方塊圍在一起表示。
CAD中水泵的符號是什么？
【按國標的表示方法】

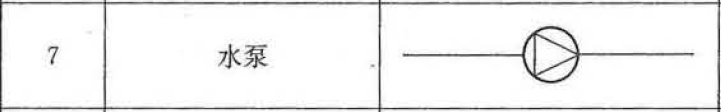

根據國家建筑標準設計圖集 09DX001、GBT 50114-2010 暖通空調制圖標準，水泵的符號如圖：
【在CAD中的表示方法】
1、水泵是一種設備，在CAD中無法表示（除非去買標準水泵圖集CAD版），而且每個廠家的具體的泵的型號不同，所代表的泵的字母也不同。
2.CAD里有個工具選項板有那些 ，如果有些東西沒有，或跟你要的不一樣，就可以你自己先畫出來，做成塊調用。
3.工具選項板調出：
CAD除 繪圖空間 的空白處 點右鍵——ACAD——標準（注意不是 CAD標準），然后在 標準工具條上 找 工具選項板窗口，也可以直接 快捷鍵 ctrl+3。

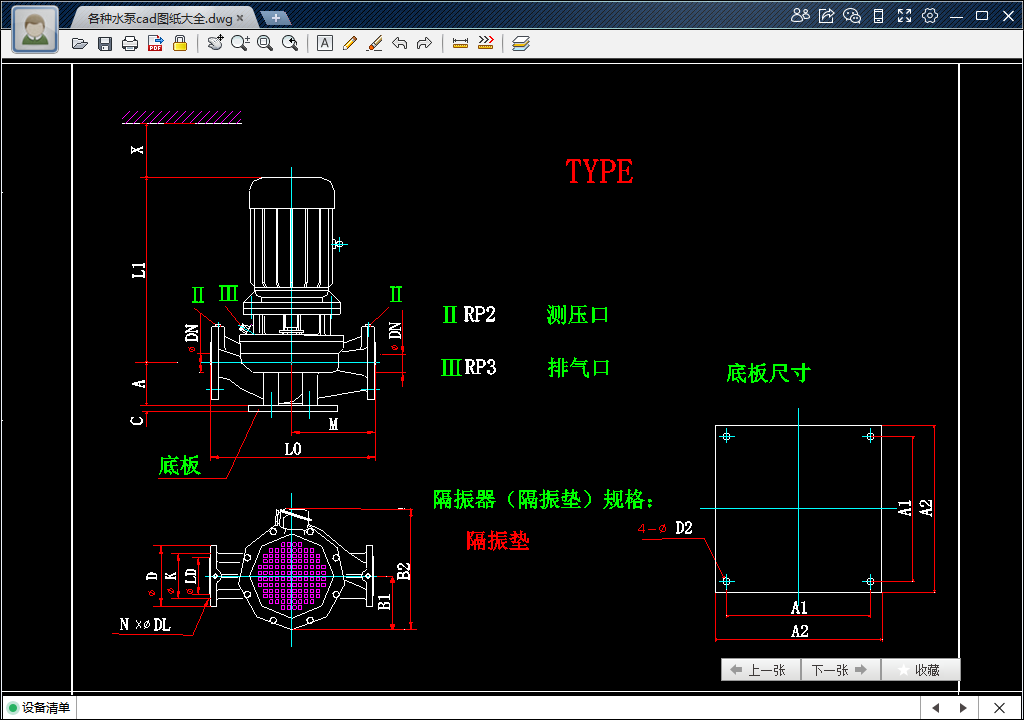

各種水泵cad圖紙大全預覽圖
