該多媒體中央控制系統使用說明書內容包括在操作多媒體中央控制系統的重要注意事項、安全注意事項、使用注意事項說明以及主機前面板簡介、系統連接說明以及單機串口通訊的連接、投影機RS232控制的連接說明等，如果你需要這份pdf格式免費版多媒體中央控制系統使用說明書作為參考資料的話，那就快來東坡下載吧！
多媒體中央控制系統說明書內容摘選
……
9.1 拔碼開關共10位，1-7位為投影機RS232控制代碼,本機已內置市面上大部分投影機RS232的控制代碼,具體拔碼表見中控頂部表格，
9.2 開關拔至向上為1,向下為0,如要控制明基（BENQ）投影機:根據拔碼表上的說明，將1-7位拔成第一組1101100,將中控的多功能端口第2腳與投影機的RS232輸入端相連,第5腳與投影機RS232的GND相連,試著按中控面板上的，《投影開》《投影關》《VGA/視頻》按鍵，看投影機是否有相應的變化。如有相應變化，則設置成功，如不能控制，或不能完全控制，則第二組，拔成1001100,看看能否控制，直至拔成最后一組1010100.
9.3 用戶自定義，如通過以上方法不能控制投影機，則通過用戶自定義設置，先向投影機提供商索取到投影機的正確RS232代碼，通過本機自帶的軟件設置到中控，具體方法前面已有說明，需要注意的是設置用戶自定義代碼時，1-7位的開關不能全部是1。設置好后,再將1-7位開關全部拔成1,這時就可以發送用戶自定義代碼給被控投影機了。
9.4 拔碼開關第8位為展臺類型,向上拔1為數字展臺,向下拔0為模擬展臺,可根據實物進行設定.
9.5,拔碼開關第9位為開機默認信號源,向上拔1為臺式電腦,中控系統開啟后投影機自動顯示臺式電腦的信號,向下拔0為筆記本電腦,當中控系統開啟后,投影機自動顯示從筆記本電腦輸入的信號.
9.6,拔碼開關第10位為開機聯動,向上拔1為聯動,0為不聯動當按上課按鍵后,投影機會自動啟動,電動幕布會自動降下,按下課按鍵，中控關閉，投影機關機，電動幕布會向上升起。
……
信號部分：
輸入通道： 3路
輸出通道： 2路
輸入信號分辨率：1024×
輸入阻抗： 75Ω
輸出阻抗： 75Ω
信號交叉隔離： ＞
帶寬： 350MHZ（-3dB）滿載
輸入電源：
功耗
工作環境溫度： -10℃——60℃
視頻部分：
視頻輸入路數： 2路
視頻輸出路數： 2路
連接類型： RCA接口
視頻帶寬：
視頻輸入阻抗： 75Ω
最大視頻輸入幅度：
視頻輸出阻抗： 75Ω
最大視頻輸出幅度：
視頻交叉隔離： ＞
亮度色度干擾： -55dB＠
微分相位I/OS： ＜1.27度
微分增益誤差：
最大傳輸延時： 5nS（±1nS）
切換速度： 300nS（最長時間）
回波損耗： -30dB＠
……

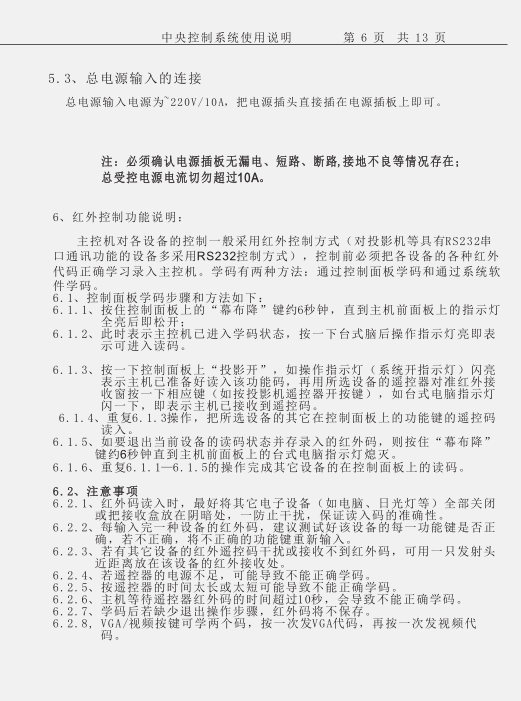

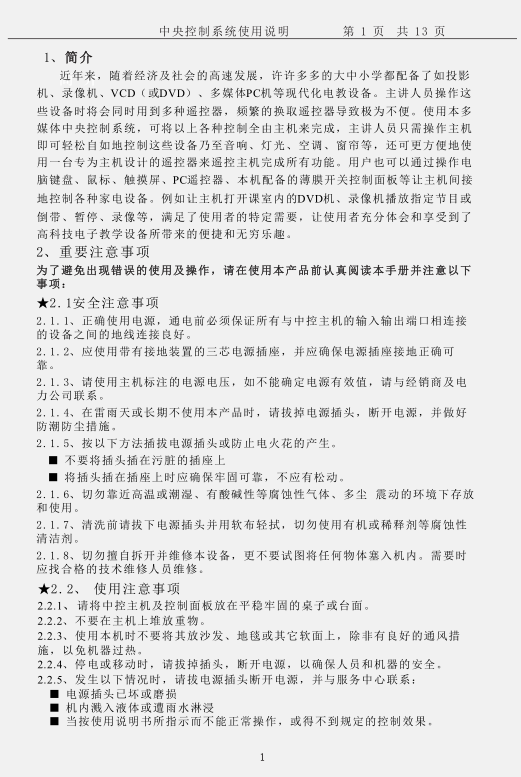

多媒體中央控制系統說明書內容截圖
