CCAD(CAD軟件)易用、功能強、圖庫豐富的中文免費CAD 軟件，還可直接導入導出 AutoCAD DWG/DXF 格式文件，適用于機械、電子、電氣、電力、建筑行業。 歡迎各位小伙伴來下載電子教程及各類圖庫。
CCAD(CAD軟件)使用方法
CCAD概念簡單,符合人工設計繪圖習慣,內含CAD教程和教學電影,提供機械/電氣等CAD圖庫和設計資料,CAD初學用戶一看就會,一用就熟. 每一個CCAD用戶,不論是否熟悉電腦,是否接觸過CAD軟件,只要有基本設計繪圖知識或經驗,無需培訓,邊用邊學,很快就能用CCAD繪圖.
CCAD基本概念如下:
F1幫助鍵
把鼠標移到CCAD的菜單或按鈕上，按 F1 鍵，即可獲得該項菜單或按鈕的聯機幫助信息。
有些聯機幫助信息的首行帶一個“看電影”的按鈕，點擊該按鈕即可看到相關的教學電影。
初學者應該常用F1 鍵查看鼠標所在按鈕的幫助信息。觀看相關的教學電影。
界面

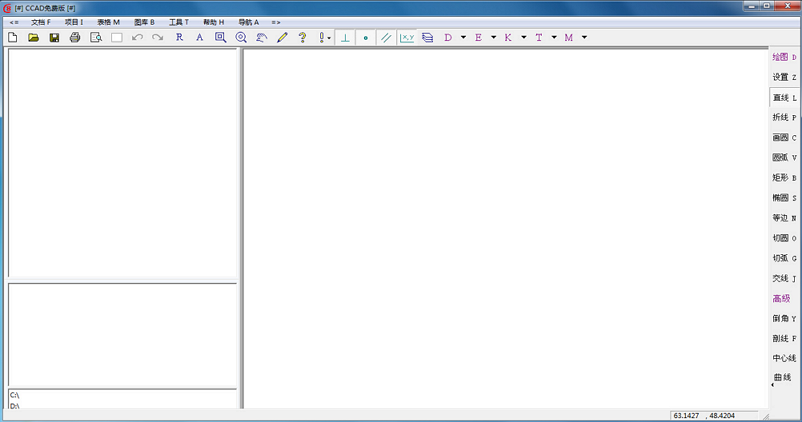

CCAD界面由主菜單、主工具條、右側CAD菜單、主窗口、輔助窗、文件管理窗等組成。
主窗口和輔助窗均為圖形窗口，主窗口用來繪圖，輔助窗用來瀏覽。
主輔窗口中的圖形可互相復制和移動，主窗口允許存盤和另存，輔助窗不允許存盤。
主菜單上首個圖標“<＝”用來隱藏／打開文件管理窗。
CAD菜單
主工具條上有D E K T M 五個字母熱鍵，用來在屏幕右側交替顯示繪圖、編輯、圖塊、文本、標注
五個CAD菜單。菜單熱鍵和操作熱鍵兩個字母組合就能快速選定操作按鈕，用不著鼠標在屏幕上移來移去。
如 DL 表示畫線，DC 表示畫圓。為方便左手選單，字母鍵“L”可用數值鍵“1”代替。
文件
文件管理窗左下角有六個按鈕，可分別顯示圖樣、技術文件、DWG文件、圖像、圖塊、圖庫等六類不同文件。
· CCAD圖樣文件：*.dcc
· CCAD技術文件：*.tcc
· AutoCAD文件： *.dwg *.dxf
· 圖像文件： *.bmp *.jpg *.png *.tif *.gif
· 圖塊文件： *.bok
· 圖庫文件： *.flb(符號庫) *.plb(工程庫) *.pdf(PDF資料庫)
圖樣文件是單頁文件，可含標題欄、明細欄、圖中表。
技術文件是多頁文件，可含設計表、生產表、外部圖樣。
打開技術文件后，鼠標點擊右下角“第頁”區可逐頁瀏覽文件，點擊“共頁”區可添加表、添加頁、添加數據等。
圖庫分符號庫、工程庫、PDF資料庫。可從文件管理窗打開圖庫文件，也可從“主菜單－圖庫”菜單下打開圖庫文件。
用戶可將PDF資料、圖集、手冊等復制到“CCAD8\Library\參考資料”下，即可在工程庫下快速打開和瀏覽。
選點
作圖時，可通過以下三種方法選取點：
在屏幕上用光標任取一點；
用光標選定藍色的導航點；
按回車或空格鍵，可彈出座標輸入窗輸入座標。
按鼠標右鍵或Esc鍵，可關閉座標輸入窗。
正交開關
正交開關圖標“⊥”位于主工具條上，熱鍵為 Tab。
用畫水平線或鉛垂線時，應打開（按下）正交開關。畫斜線時，應關閉（彈起）正交開關。
導航開關
選點時，光標被吸附到鄰近實體的某點并在該點畫出藍圈，叫點導航。
光標被吸附到臨近的某條直線或其延伸線上，叫線導航。
主工具條上點導航開關為“●”，主工具條上線導航開關為“//"，熱鍵為“～”。
智能筆
主工具條上的智能筆兼備寫字筆、填表筆、屬性拾取等多項功能。
智能筆點中空白區，則開始寫字。
智能筆點中表格區，則開始填表。
智能筆選中某實體，則拾取該實體的屬性作圖(點什么畫什么)。
例如：用智能筆選中一圓，隨后可繪制與該圓顏色、線型、線寬完全相同的圓。
動態輸入
動態輸入開關位于主工具條上，熱鍵是 F8 和 Tab
動態輸入開關打開時，可在光標處動態顯示和輸入畫線長度、畫圓半徑、圓弧轉角等
用 Tab 鍵切換動態顯示與動態輸入模式。用 Ctrl+Tab 鍵反向移動光標
方位座標
方位座標是以當前(藍色)參考點為零點，給出下一個輸入點的方向、距離、轉角的一種座標表達方式。
由中文拼音Shang(上)、Xia(下)、Zuo(左)、You(右) 的首字母“S、X、Z、Y"確定方向，
如 S100,30 表示輸入點相對參考點偏上100后順時針旋轉30度。以下為方位座標的幾種常見形式：
S50 相對參考點偏上50
S100/2 同上
X50 相對參考點偏下50
Z50 相對參考點偏左50
Y50 相對參考點偏右50
Y200,X100 相對參考點偏右200，偏下100
X100,Y200 同上
S100,30 相對參考點偏上100，順時針旋轉30°
