07SJ507輕鋼龍骨布面石膏板、布面潔凈板隔墻及吊頂圖集（以下簡稱為07sj507圖集）是一份適用于新建、改建、擴建的工業與民用建筑的非承重內隔墻、隔斷、框架結構內填充墻及室內吊頂的圖集，點擊本文相應的下載地址進行下載后你將會獲得一份由東坡小編為你整理帶來的由33頁組成的07sj507圖集，該圖集為pdf格式免費高清完整版，有需要的朋友千萬不要錯過哦！
07sj507圖集內容簡介
本圖集適用于新建、改建、擴建的工業與民用建筑的非承重內隔墻、隔斷、框架結構內填充墻及室內吊頂。輕鋼龍骨布面石膏板隔墻、布面潔凈板隔墻，按構造做法分為輕鋼龍骨隔墻、貼面隔墻，以及在兩種做法基礎上做組合裝飾隔墻。輕鋼龍骨布面石膏板吊頂，接受力情況分為不上人吊頂和上人吊頂。圖集編制針對布面石膏板、布面潔凈板國家重點新產品的使用，給出了選用表及相關各部位建筑構造，編制深度滿足設計人員直接引用并指導施工安裝；編制時考慮相配套的輕鋼龍骨體系給出不同的構造設計形式，方便工程設計人員選用。
07sj507圖集目錄
目錄1
總說明2
輕鋼龍骨布面石膏板、潔凈裝飾板隔墻
潔凈裝飾板石膏板吊頂實例索引4
潔凈裝飾板花色圖片6
布面石膏板面板接縫處理7

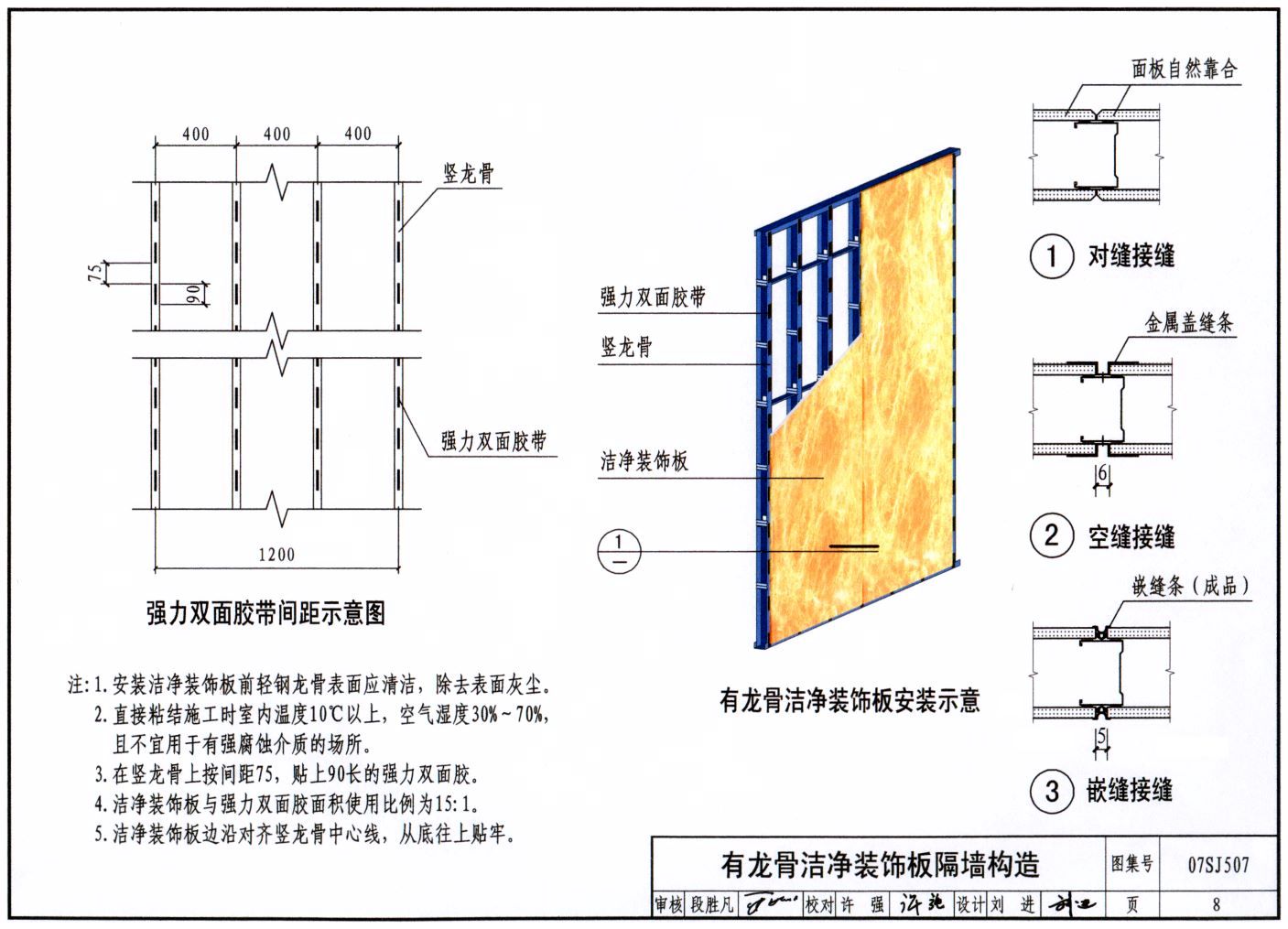

有龍骨潔凈裝飾板隔墻構造8
無龍骨潔凈裝飾板貼面墻構造9
潔凈裝飾板U型固定夾貼面墻構造11
潔凈裝飾板90°折角構造12
附錄 輕鋼龍骨隔墻施工要求13

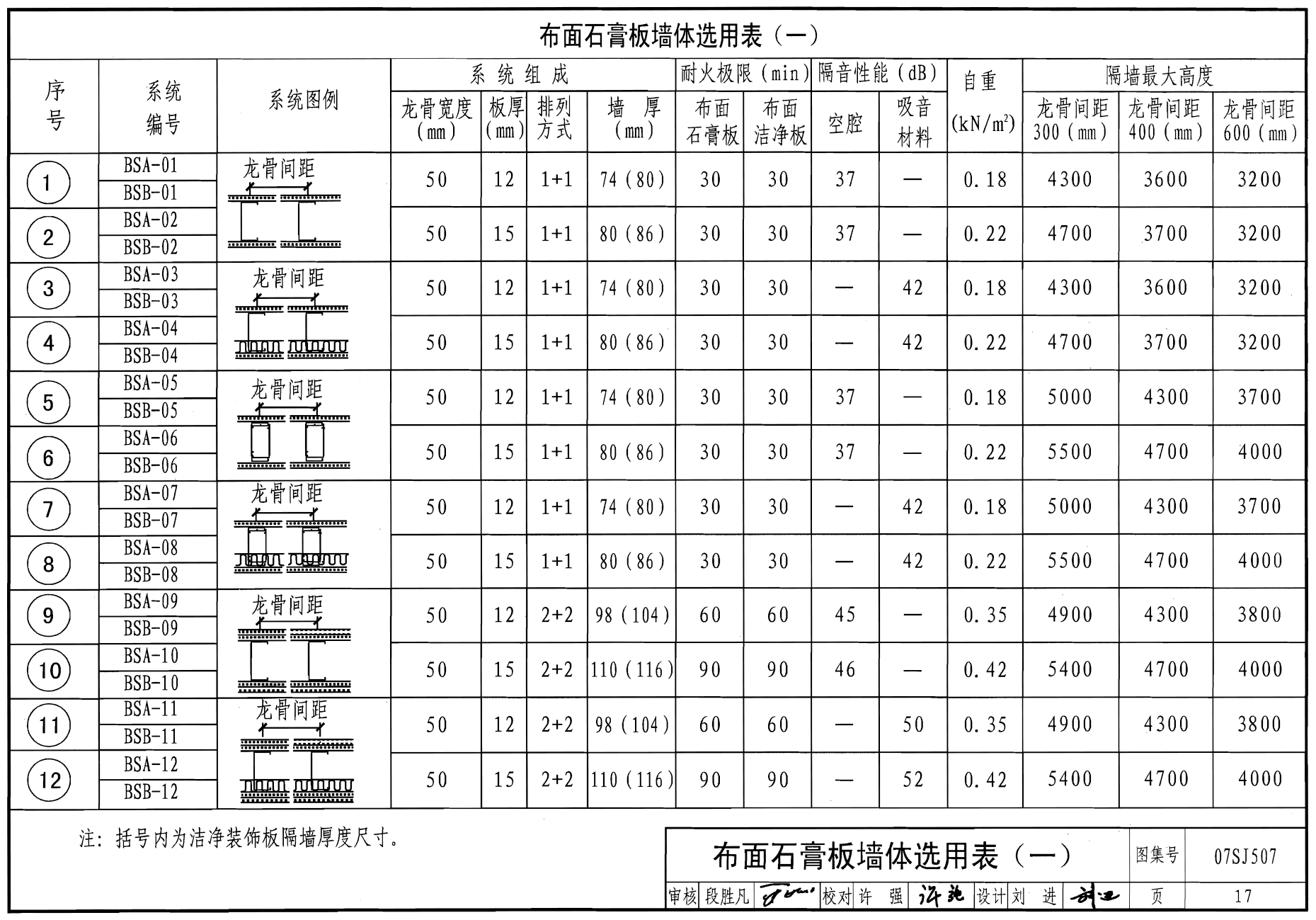

布面石膏板墻體選用表（一）17
布面石膏板墻體選用表（二）18
布面石膏板墻體選用表（三）19
布面石膏板墻體選用表（四）20
布面石膏板、潔凈裝飾板配套材料21
輕鋼龍骨布面石膏板吊頂
布面石膏板吊頂說明22
直卡式龍骨及配件表24
不上人吊頂平面及示意圖25
直卡式龍骨不上人吊頂構造節點26

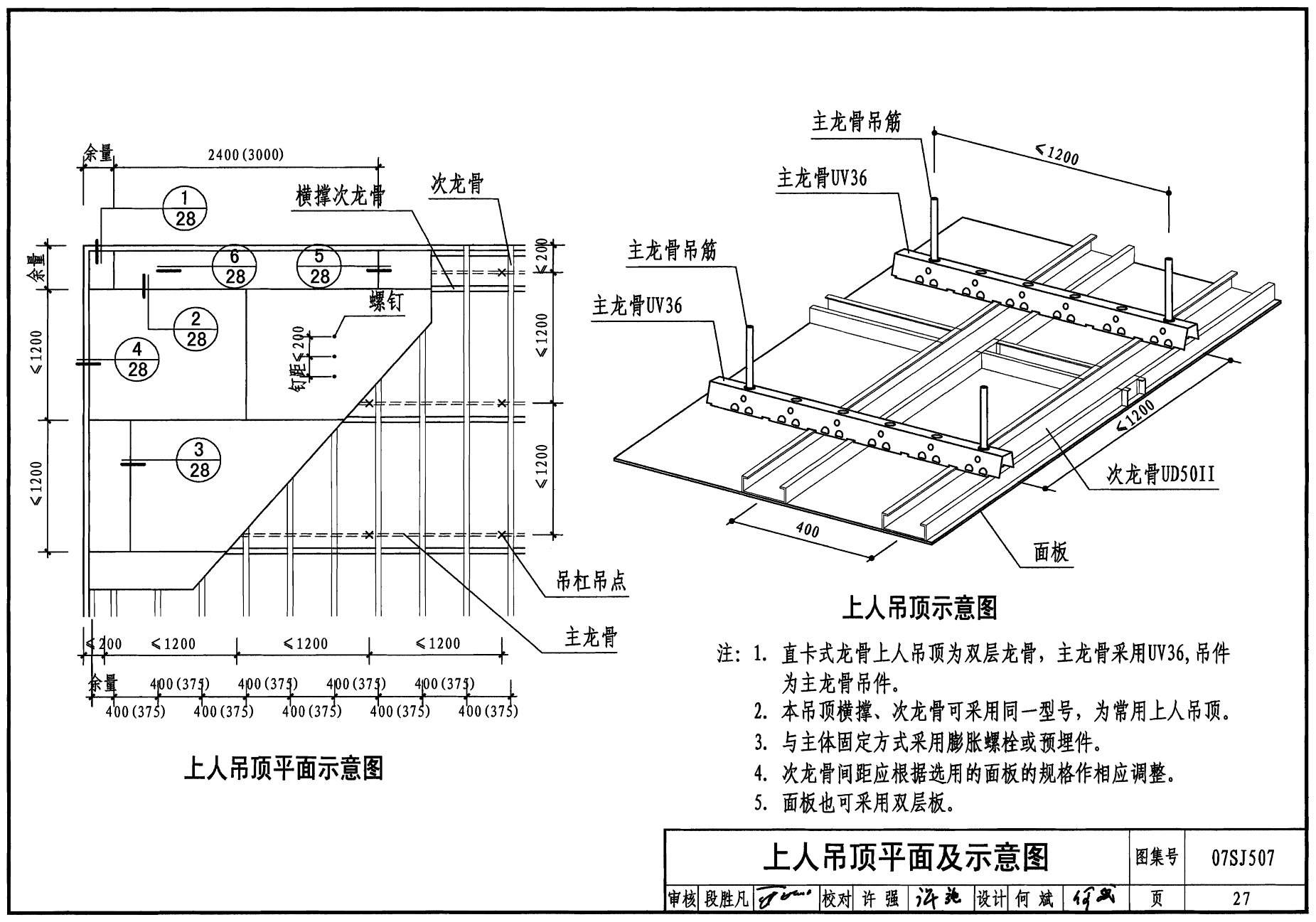

上人吊頂平面及示意圖27
直卡式龍骨上人吊頂構造節點28
直卡式龍骨光帶燈槽構造節點29
吊頂施工方法及步驟圖解30
吊頂板接縫處及90°折角圖解32
