07K203建筑空調循環冷卻水系統設計與安裝圖集是一份適用于民用及一般性工業建筑空調冷卻水系統的設計與施工的參考圖集，該圖集一般被簡稱為07k203圖集。本節內容小編為大家整理帶來的是一份pdf格式超清完整版由83頁組成的無水印07k203圖集，以下是關于該圖集的相關介紹，希望對大家有所幫助！另外，該圖集完全免費，有需要的朋友可以放心下載哦！
07k203圖集內容簡介
圖集包括：一個完整的設計施工說明；目前常用的建筑空調冷卻水系統工藝流程與控制原理圖；各種常用冷卻塔的選型及安裝。本圖集內容不僅包括冷卻塔選用、安裝及常規冷卻水系統的原理圖和自控原理，還納入了具有節能意義的地源熱泵、水環熱泵、熱回收型、租戶式及冷卻塔供冷系統的冷卻冰系統原理圖及自控原理，充分反映了近年來建筑空調冷卻水系統的變化與發展。
07k203圖集目錄

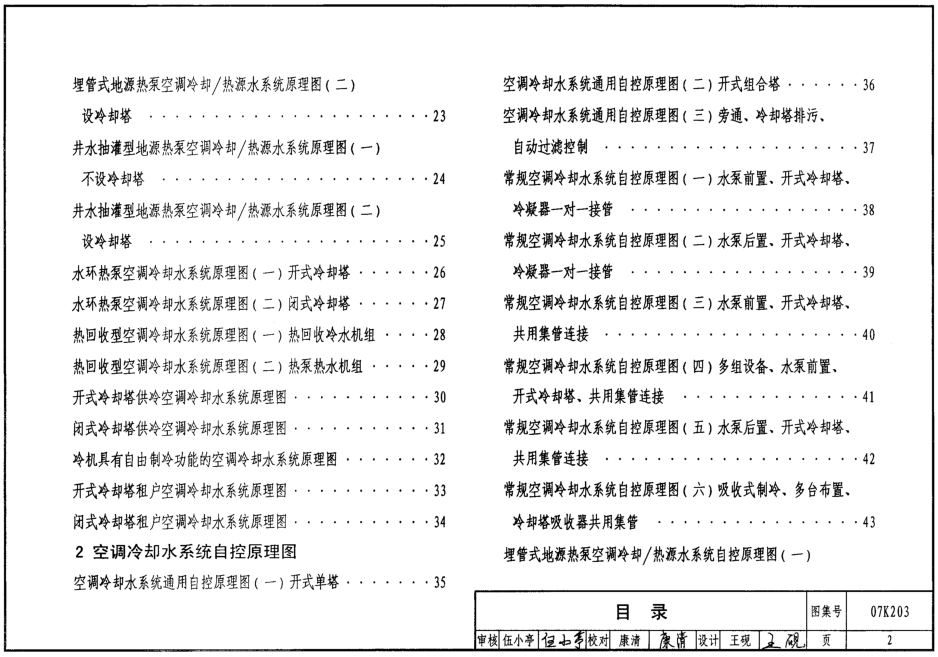

目 錄1
編制說明5
設計選用與施工說明6
1 空調冷卻水系統原理圖
常規空調冷卻水系統原理圖（一）水泵前置、開式冷卻塔、冷凝器一對一接管16
常規空調冷卻水系統原理圖（二）水泵后置、開式冷卻塔、冷凝器一對一接管17
常規空調冷卻水系統原理圖（三）水泵前置、開式冷卻塔、共用集管連接18
常規空調冷卻水系統原理圖（四）多組設備、水泵前置、開式冷卻塔、共用集管連接19
常規空調冷卻水系統原理圖（五）水泵后置、開式冷卻塔、共用集管連接20
常規空調冷卻水系統原理圖（六）吸收式制冷、多臺布置、冷卻塔吸收器共用集管21
埋管式地源熱泵空調冷卻/熱源水系統原理圖（一） 不設冷卻塔22
埋管式地源熱泵空調冷卻/熱源水系統原理圖（二） 設冷卻塔23
井水抽灌型地源熱泵空調冷卻/熱源水系統原理圖（一） 不設冷卻塔24
井水抽灌型地源熱泵空調冷卻/熱源水系統原理圖（二） 設冷卻塔25
水環熱泵空調冷卻水系統原理圖（一） 開式冷卻塔26
水環熱泵空調冷卻水系統原理圖（二） 閉式冷卻塔27
熱回收型空調冷卻水系統原理圖（一） 熱回收冷水機組28
熱回收型空調冷卻水系統原理圖（二） 熱泵熱水機組29
開式冷卻塔供冷空調冷卻水系統原理圖30
閉式冷卻塔供冷空調冷卻水系統原理圖31
冷機具有自由制冷功能的空調冷卻水系統原理圖32
開式冷卻塔租戶空調冷卻水系統原理圖33
閉式冷卻塔租戶空調冷卻水系統原理圖34
2 空調冷卻水系統自控原理圖
空調冷卻水系統通用自控原理圖（一） 開式單塔35
空調冷卻水系統通用自控原理圖（二） 開式組合塔36
空調冷卻水系統通用自控原理圖（三） 旁通、冷卻塔排污、自動過濾控制37
常規空調冷卻水系統自控原理圖（一） 水泵前置、開式冷卻塔、冷凝器一對一接管38
常規空調冷卻水系統自控原理圖（二） 水泵后置、開式冷卻塔、冷凝器一對一接管39
常規空調冷卻水系統自控原理圖（三） 水泵前置、開式冷卻塔、共用集管連接40
常規空調冷卻水系統自控原理圖（四） 多組設備、水泵前置、開式冷卻塔、共用集管連接41
常規空調冷卻水系統自控原理圖（五） 水泵后置、開式冷卻塔、共用集管連接42
常規空調冷卻水系統自控原理圖（六） 吸收式制冷、多臺布置、冷卻塔吸收器共用集管43
埋管式地源熱泵空調冷卻/熱源水系統自控原理圖（一） 不設冷卻塔44
埋管式地源熱泵空調冷卻/熱源水系統自控原理圖（二） 設冷卻塔45
井水抽灌型地源熱泵空調冷卻/熱源水系統自控原理圖（一） 不設冷卻塔46
井水抽灌型地源熱泵空調冷卻/熱源水系統自控原理圖（二） 設冷卻塔47
水環熱泵空調冷卻水系統自控原理圖（一） 開式冷卻塔48
水環熱泵空調冷卻水系統自控原理圖（二） 閉式冷卻塔49
熱回收型空調冷卻水系統自控原理圖（一） 熱回收冷水機組50
熱回收型空調冷卻水系統自控原理圖（二） 熱泵熱水機組51
開式冷卻塔供冷空調冷卻水系統自控原理圖52
閉式冷卻塔供冷空調冷卻水系統自控原理圖53
冷機具有自由制冷功能的空調冷卻水系統自控原理圖54
開式冷卻塔租戶空調冷卻水系統自控原理圖55
閉式冷卻塔租戶空調冷卻水系統自控原理圖56
3 冷卻塔的設計選用
橫流低噪聲玻璃鋼冷卻塔外形圖57
橫流低噪聲玻璃鋼冷卻塔外形圖、外形尺寸表58
橫流低噪聲玻璃鋼冷卻塔基礎圖、基礎尺寸表59

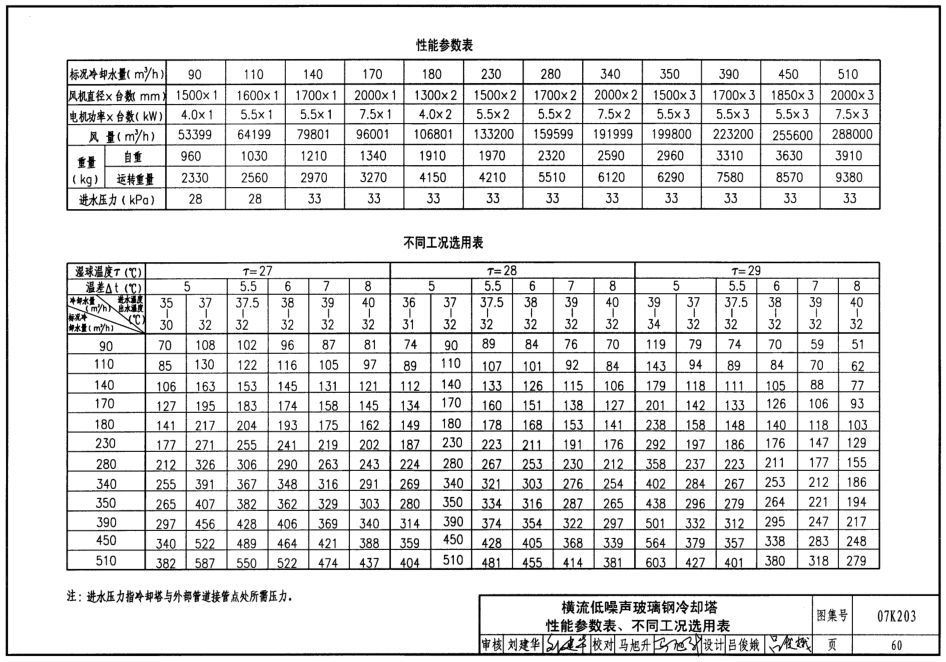

橫流低噪聲玻璃鋼冷卻塔性能參數表、不同工況選用表60
方形逆流式玻璃鋼冷卻塔外形圖61
方形逆流式玻璃鋼冷卻塔外形圖、外形尺寸表62
方形逆流式玻璃鋼冷卻塔基礎圖63
方形逆流式玻璃鋼冷卻塔基礎尺寸表、不同工況選用表64
圓形逆流低噪聲玻璃鋼冷卻塔外形圖、外形尺寸表65
圓形逆流低噪聲玻璃鋼冷卻塔基礎圖66
圓形逆流低噪聲玻璃鋼冷卻塔基礎尺寸表67
圓形逆流低噪聲玻璃鋼冷卻塔性能參數表、熱力特性曲線68
圓形逆流低噪聲玻璃鋼冷卻塔不同工況選用表69
無風機玻璃鋼冷卻塔外形圖、外形尺寸表70
無風機玻璃鋼冷卻塔基礎圖、基礎尺寸表71
無風機玻璃鋼冷卻塔不同工況選用表72
閉式玻璃鋼冷卻塔外形圖（一）73
閉式玻璃鋼冷卻塔外形圖（二）74
閉式玻璃鋼冷卻塔外形尺寸表75
閉式玻璃鋼冷卻塔基礎圖、基礎尺寸表76
閉式玻璃鋼冷卻塔不同工況選用表77
離心風機鼓風式冷卻塔構造原理圖及安裝78
離心風機鼓風式冷卻塔外形圖79
離心風機鼓風式冷卻塔外形圖及安裝說明80
離心風機鼓風式冷卻塔外形尺寸、性能參數表及不同工況選用表81

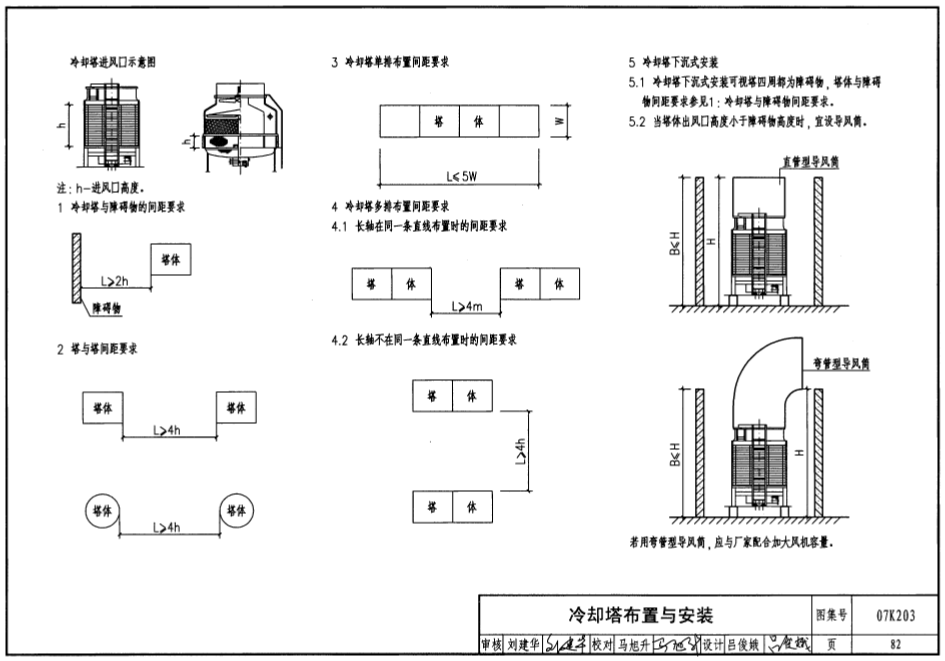

冷卻塔布置與安裝82
07k203圖集樣張
