04SG307現澆鋼筋混凝土板式樓梯圖集是一份適用于非抗震設計及抗震設防烈度≤8度地區多層砌體結構、高層剪力墻結構住宅的板式樓梯的參考圖集，該圖集通常被簡稱為04sg307圖集。點擊本文相應的下載地址進行下載后你將會獲得一份pdf格式無水印的、且內容高清的電子版04sg307圖集，如果你需要這份04sg307圖集的話，那就趕緊點擊本文相應的下載地址進行下載查閱吧！
04sg307圖集內容簡介
主要內容包括常用的現澆住宅板式樓梯選用表、平剖面圖、配筋圖及材料表（住宅建筑層高分2.8m、2.9m、3.0m三種；樓梯開間分2.6m、2.8m兩種；樓梯進深分4.8m、5.1m、5.2m、5.4m、5.5m、7.0m、7.2m、7.3m、7.5m九種）。其內容基本涵蓋住宅樓梯的規格和形式，有選用示例可根據工程需要直接選用。
04sg307圖集目錄
目錄1
說明3
樓梯選用表7
多層住宅樓梯
TB(a)－28－26－48、51 TB(a)－30－26－51、54樓梯平面8
TB(a)－28－26－48、51 TB(a)－30－26－51、54樓梯剖面9
TB(a)－29－26－51、54（1、2）樓梯平面10
TB(a)－29－26－51、54（1、2）樓梯剖面12
TB(b)－28－26－52樓梯平面13
TB(b)－28－26－52樓梯剖面14
TB(b)－29－26－52（1）樓梯平面15
TB(b)－29－26－52（1）樓梯剖面16
TB(b)－29－26－52（2）樓梯平面17
TB(b)－29－26－52（2）樓梯剖面18
TB(b)－30－26－55樓梯平面19
TB(b)－30－26－55樓梯剖面20
TB(c)－28－26－48、51 TB(c)－30－26－51、54樓梯平面21
TB(c)－28－26－48、51 TB(c)－30－26－51、54樓梯剖面22
TB(c)－29－26－51、54（1、2）樓梯平面23
TB(c)－29－26－51、54（1、2）樓梯剖面25
TB1配筋圖26
TB1A配筋圖27
TB2配筋圖28
TB2A配筋圖29
TB3、TB3A、TB3B配筋圖30
TB3、TB3A、TB3B配筋表31
TB4配筋圖32
TB5配筋圖33
TB6配筋圖34
TB7配筋圖35
PTB1～PTB5配筋圖36
TL1～TL5配筋圖37
TB1～TB3B材料表38
TB4～TB7材料表44
PTB1～PTB5材料表49
TL材料表54
高層住宅剪刀樓梯
剪刀樓梯平面55
剪刀樓梯剖面57
TB1j配筋圖58
TB2j配筋圖59
PTB1j配筋圖60
剪刀樓梯TL1j配筋圖61
TBj－28－28－70、72材料表（C20） TBj－29－28－73、75材料表（C20）62
TBj－30－28－73、75材料表（C20） TBj－28－28－70、72材料表（C25）63
TBj－29－28－73、75材料表（C25） TBj－30－28－73、75材料表（C25） 64
TBj－28－28－70、72材料表（C30） TBj－29－28－73、75材料表（C30）65
TBj－30－28－73、75材料表（C30）66
不同面層厚度的踏步高度構造、第一跑起步處連接構造67
選用示例68

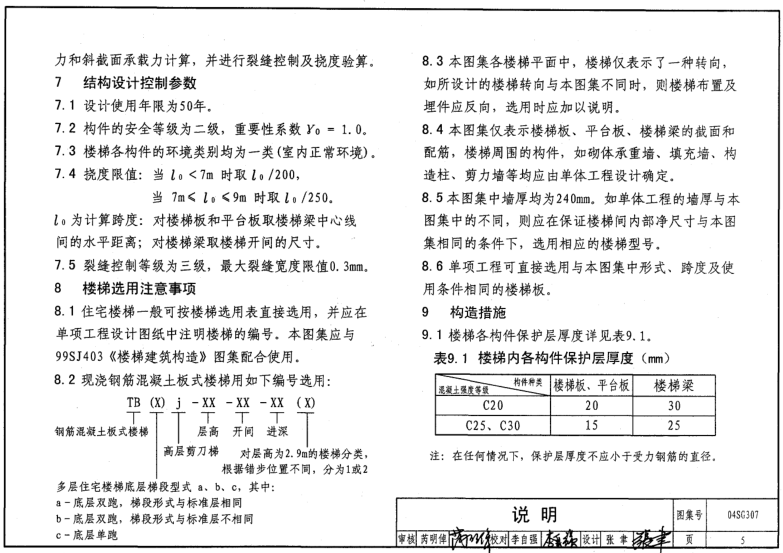

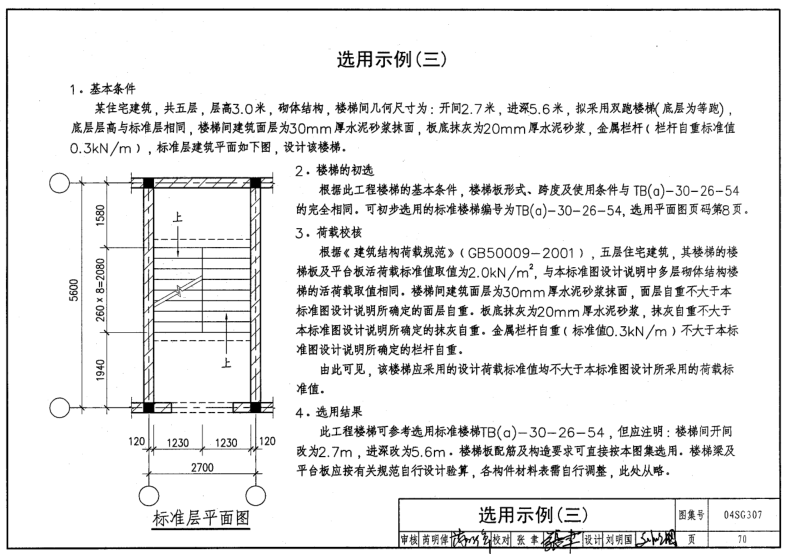

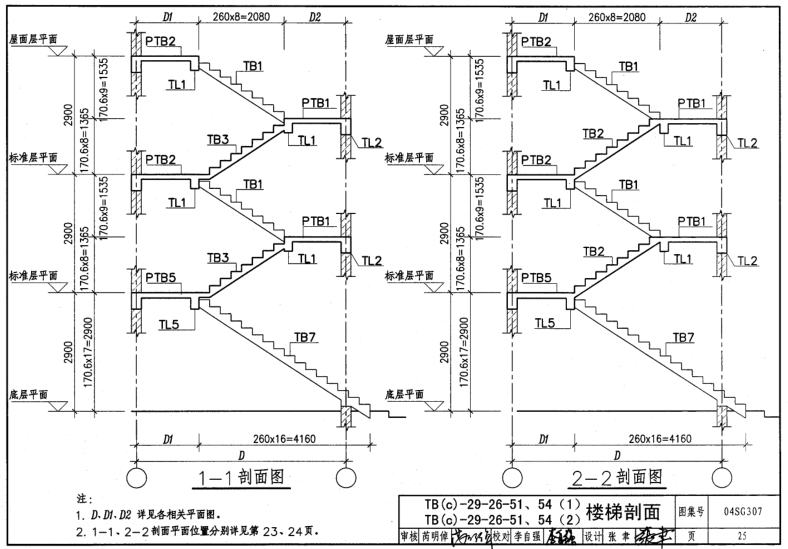

04sg307圖集樣張
