這是一份帶目錄的、內容十分完整的05SG343現澆混凝土空心樓蓋圖集，該圖集為pdf格式電子版，內容清晰完整無水印，另外小編要向大家介紹的是05SG343現澆混凝土空心樓蓋圖集是一份適用于非抗震設計及抗震設防烈度6~8度地區工業與民用建筑中的現澆鋼筋混凝土和預應力混凝土空心樓蓋的參考圖集，如果此刻你需要這份05sg343圖集免費下載文檔的話，點擊本文相應的下載地址進行下載即可哦！
05sg343圖集內容簡介
該圖集編制了邊支承和柱支承現澆混凝土空心樓蓋和預應力混凝土空心樓蓋的構造措施及節點做法，并以附錄形式給出筒芯樓板的技術經濟指標及設計計算示例。圖集中的構造做法及節點詳圖，可供設計人員直接選用。

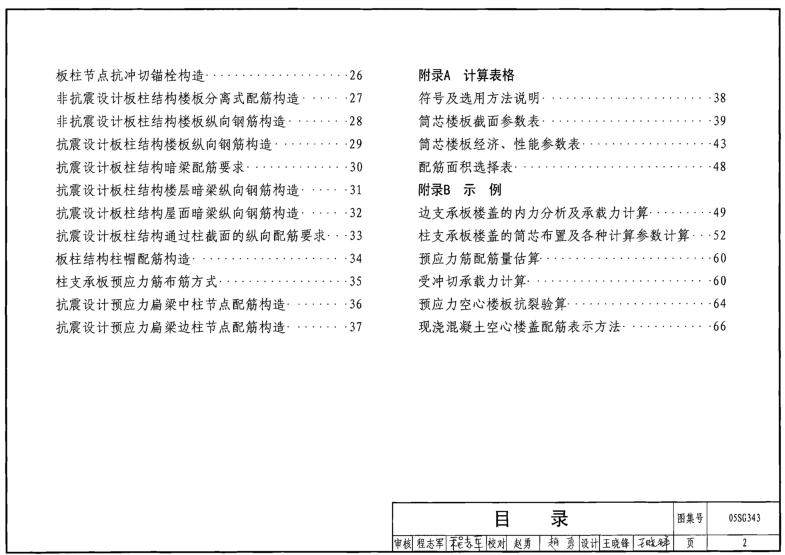

05sg343圖集目錄
目錄1
總說明3
構造要求
混凝土保護層最小厚度10
受拉鋼筋的最小錨固長度、抗震錨固長度11
暗梁、柱上板帶受拉鋼筋的抗震錨固長度 受拉鋼筋綁扎搭接長度12
布置圖13
筒芯內模13
箱體內模14
筒芯樓板內模布置15
空心樓板的實心區域16
筒芯樓板鋼筋布置18
構造詳圖
樓蓋角部附加構造鋼筋19
樓板開洞構造20
邊支承連續單向板分離式配筋構造22
邊支承雙向板配筋構造23
砌體墻內邊支承板的配筋構造24
板柱節點抗沖切鋼筋構造25
板柱節點抗沖切錨栓構造26
非抗震設計板柱結構樓板分離式配筋構造27
非抗震設計板柱結構樓板縱向鋼筋構造28
抗震設計板柱結構樓板縱向鋼筋構造29
抗震設計板柱結構暗梁配筋要求30
抗震設計板柱結構樓層暗梁縱向鋼筋構造31
抗震設計板柱結構屋面暗梁縱向鋼筋構造32
抗震設計板柱結構通過柱截面的縱向配筋要求33
板柱結構柱帽配筋構造34
柱支承板預應力筋布筋方式35
抗震設計預應力扁梁中柱節點配筋構造36
抗震設計預應力扁梁邊柱節點配筋構造37
附錄A 計算表格
符號及選用方式說明38
筒芯樓板截面參數表39
筒芯樓板經濟、性能參數表43
配筋面積選擇表48
附錄B 示 例
邊支承板樓蓋的內力分析及承載力計算49
柱支承板樓蓋的筒芯布置及各種計算參數計算52
預應力配筋配筋量估算60
受沖切承載力計算60
預應力空心樓板抗裂驗算64
現澆混凝土空心樓蓋配筋表示方法66

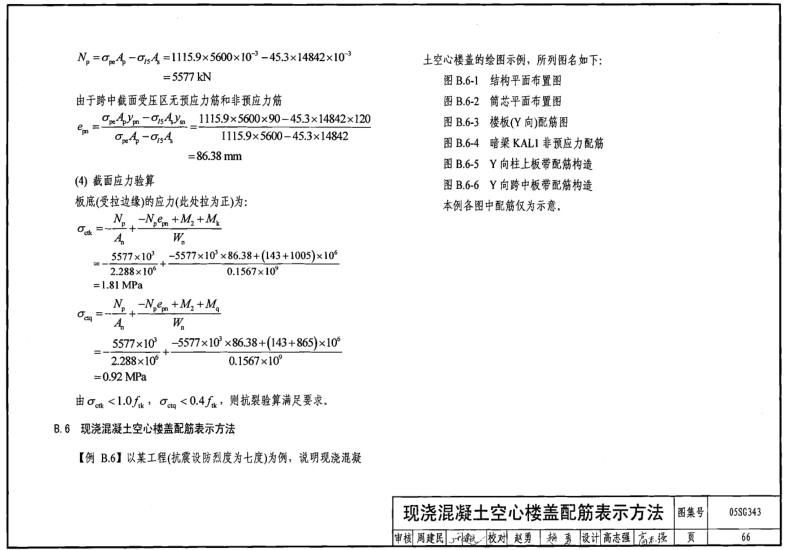

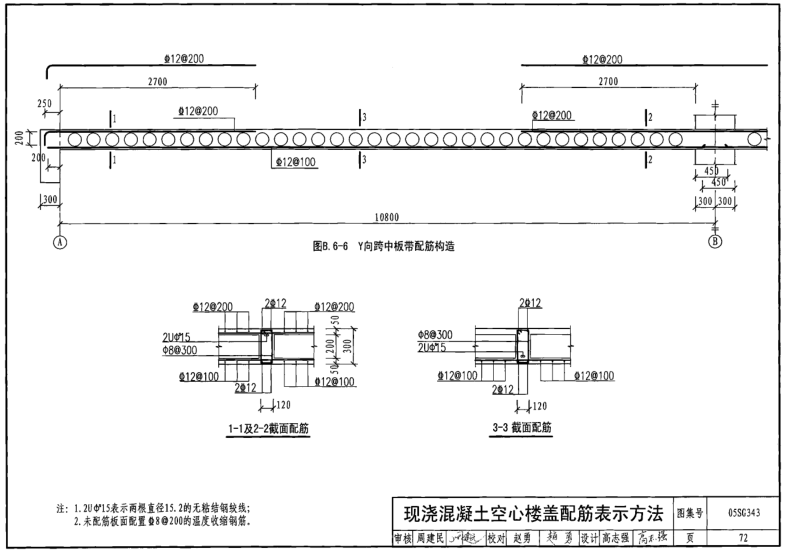

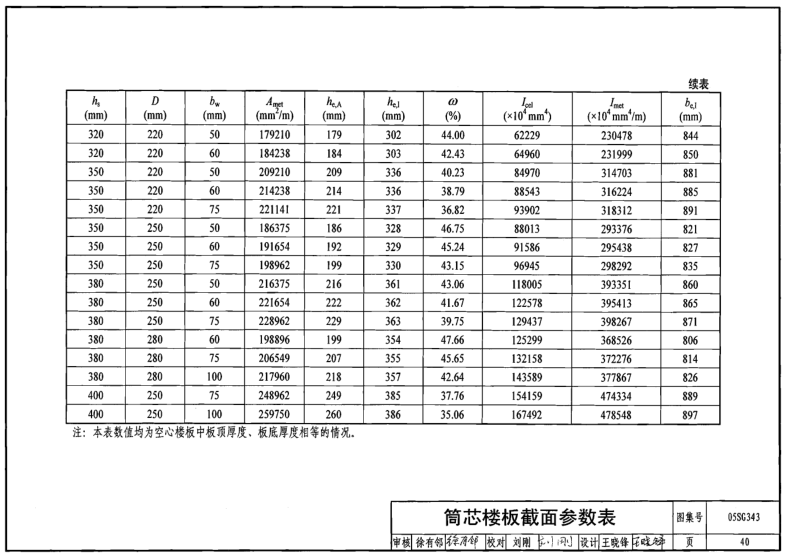

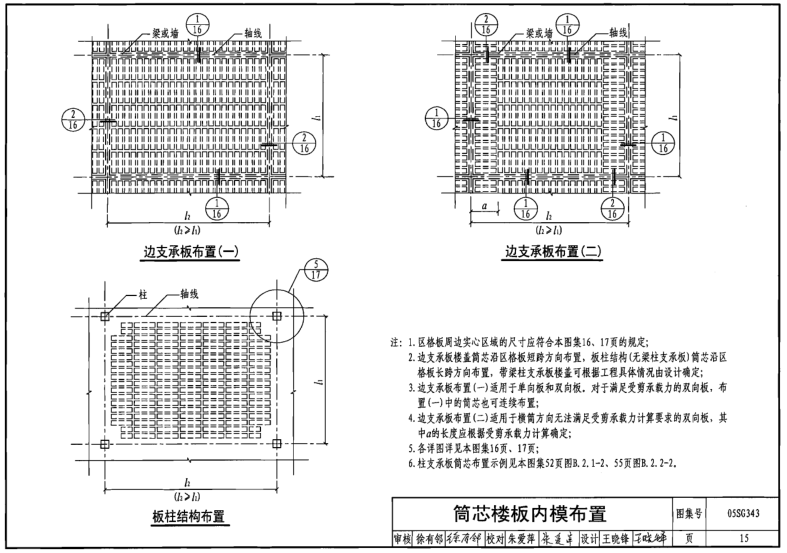

05sg343圖集樣張
