05S108倒流防止器安裝圖集，通常又被簡稱為05s108圖集或是倒流防止器安裝圖集(被12S108-1代替)，它是一份適用于民用建筑及一般工業建筑生活給水系統倒流防止器安裝的圖集。小編在此處和大家分享的這份05S108倒流防止器安裝圖集為pdf格式免費版，圖集內容非常完整且清晰，如果你需要這份圖集的話，點擊本文相應的下載地址進行下載即可哦！歡迎有需要的朋友下載使用！
05S108倒流防止器安裝圖集目錄
目錄 1

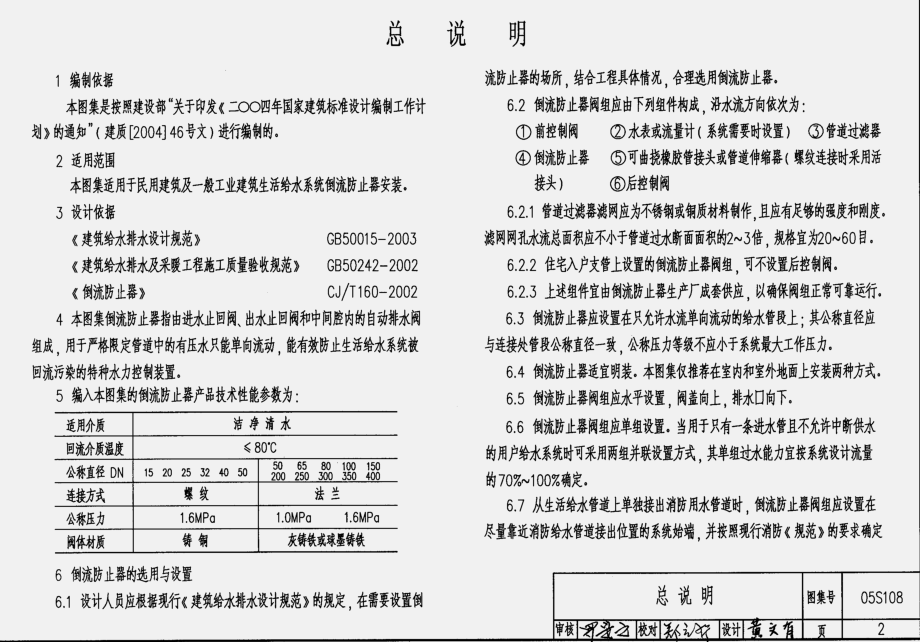

總說明 2
倒流防止器構造及工作原理 4
YQ、HS、WT-U009系列螺紋連接倒流防止器室內安裝（帶水表） 5
WT-909、KBP系列螺紋連接倒流防止器室內安裝（帶水表） 6
YQ、HS、WT-U009系列螺紋連接倒流防止器室內安裝（不帶水表） 7
WT-909、KBP系列螺紋連接倒流防止器室內安裝（不帶水表） 8
法蘭連接倒流防止器室內安裝（帶水表） 9
法蘭連接倒流防止器室內安裝（不帶水表） 10
法蘭連接倒流防止器室內安裝尺寸表 11
法蘭連接倒流防止器室外安裝（帶水表） 12
法蘭連接倒流防止器室外安裝（不帶水表） 13
法蘭連接倒流防止器室外安裝尺寸表 14
YQ系列倒流防止器外形圖 15
YQ系列倒流防止器外形尺寸表 16
YQ系列倒流防止器水頭損失曲線（一）（二） 17
HS系列倒流防止器外形圖 19
HS系列倒流防止器水頭損失曲線（一）（二） 20
HDF系列倒流防止器外形圖 22
HDF系列倒流防止器水頭損失曲線 23
WT系列倒流防止器外形圖（一）（二） 24
WT系列倒流防止器水頭損失曲線 26
KBP系列倒流防止器外形圖 29

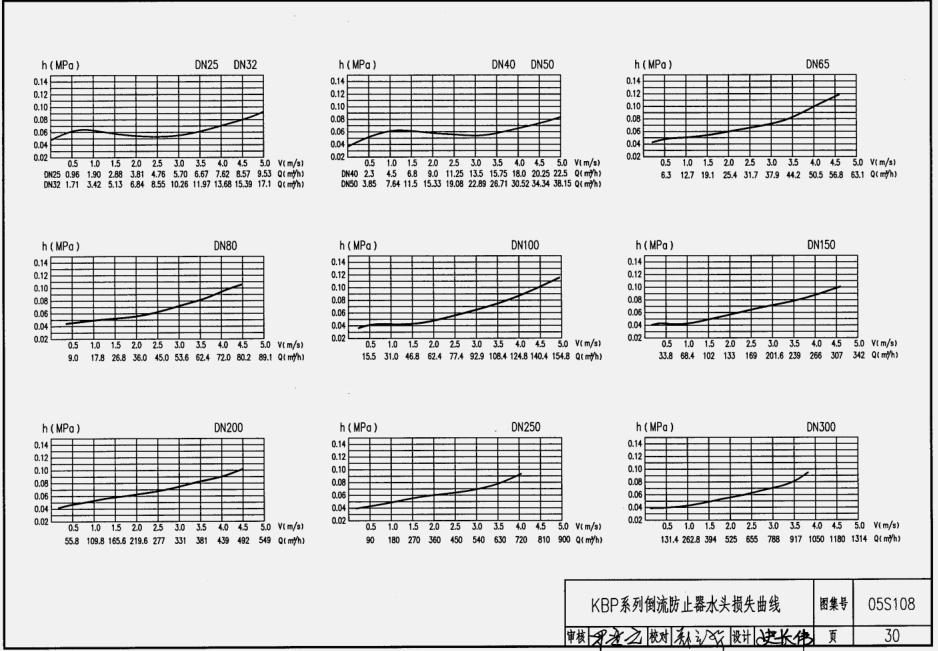

KBP系列倒流防止器水頭損失曲線 30
05S108倒流防止器安裝圖集圖樣
