貝茲曲線插件(sketchup貝茲曲線插件)

貝茲曲線插件(sketchup貝茲曲線插件)

  • 大小:1.1M
  • 語言:中文
  • 平臺:WinAll
  • 更新:2015-05-25 08:55
  • 等級:
  • 類型:行業相關
  • 網站:http://www.astro-tech.com.cn
  • 授權:免費軟件
  • 廠商:
  • 產地:國產軟件
好用好玩 50%(0)
坑爹 坑爹 50%(0)
軟件介紹軟件截圖相關軟件軟件教程網友評論下載地址

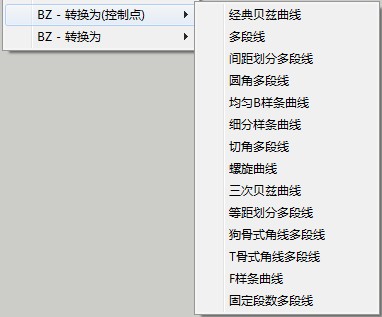

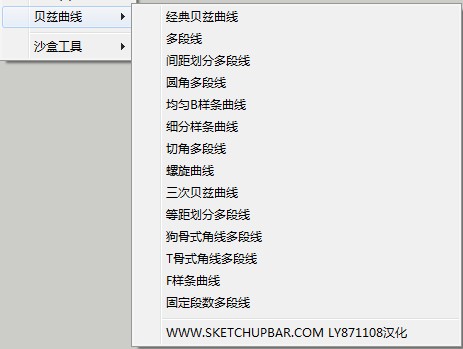

最新版貝茲曲線插件,已完美漢化,支持SU2014及之前版本。













SUAPP2用戶一鍵添加地址:

什么是SUAPP2?





中文版, 2014

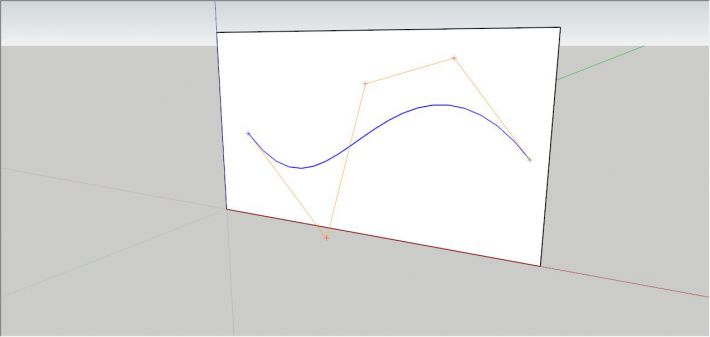

1.用貝茲曲線畫出曲面的投影線。


sketchup建模教程:曲面桁架建模教程

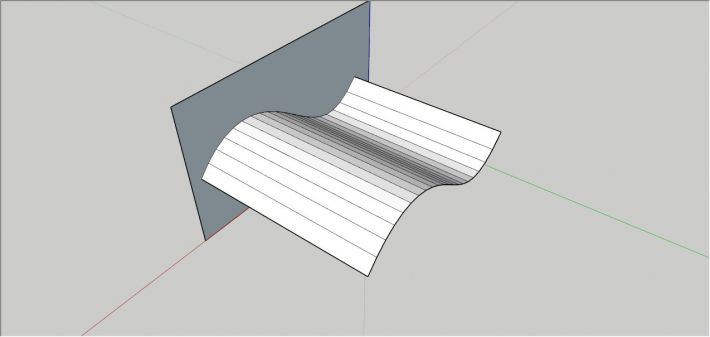

2.使用拉線成墻創立曲面(此處也可偏移曲面后做成有厚度的曲面進行推拉做出曲面桁架的蓋頂)。


sketchup建模教程:曲面桁架建模教程

3.等分陣列曲面投影線,劃分曲面UV,此處UV結構線距離自行控制。


sketchup建模教程:曲面桁架建模教程

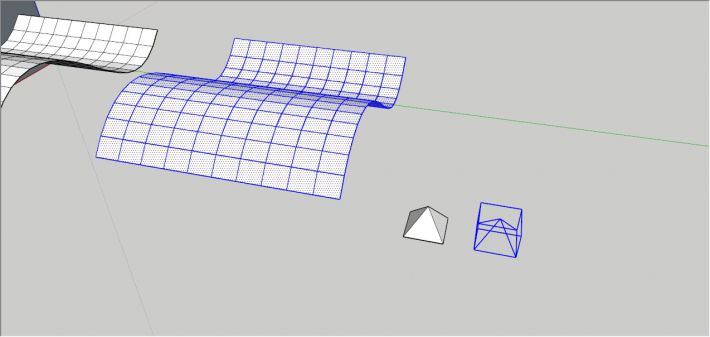

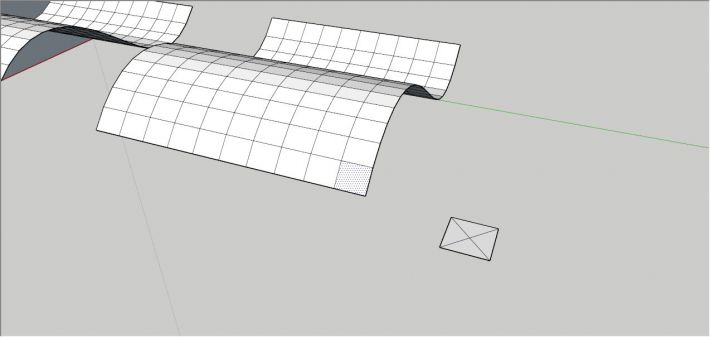

4.復制一個曲面,留下原來的曲面到最后做玻璃頂蓋備用,另畫一個正方形連接對角線。


sketchup建模教程:曲面桁架建模教程

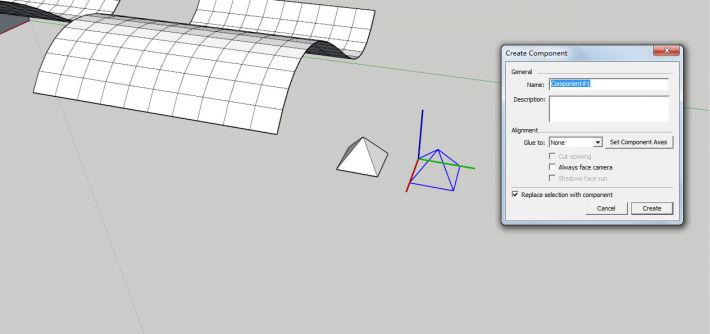

5.用移動工具沿Z軸方向移動對角線焦點,折疊出錐形,切換到線框模式,提取錐形邊線,做成組件。


sketchup建模教程:曲面桁架建模教程

6.全選曲面和錐形組件,點擊面轉組件按鈕。


sketchup建模教程:曲面桁架建模教程

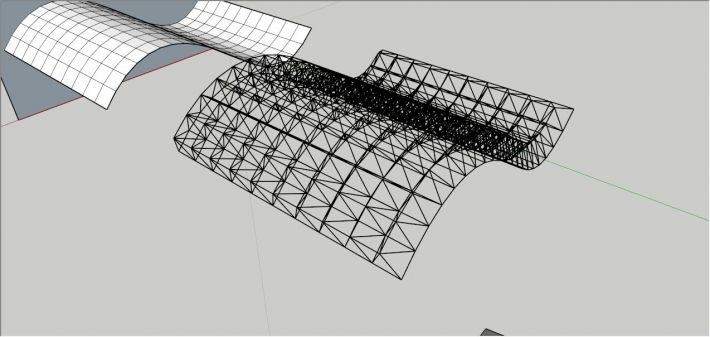

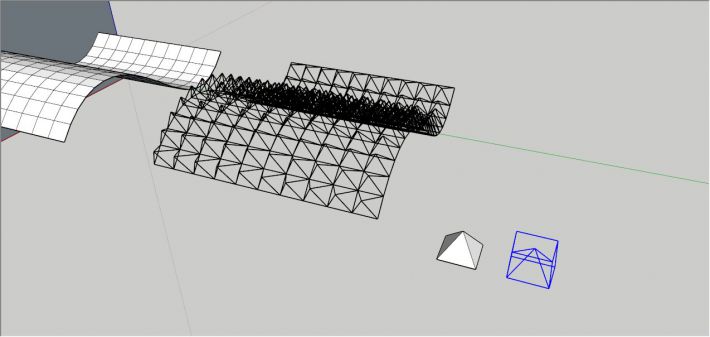

7.得到如圖所示的線框結構,此時保持錐形朝上,方便后面連接頂點的操作,同樣可進入組件驗證頂點均在曲面的法線方向上。


sketchup建模教程:曲面桁架建模教程

8.進入組件,連接橫向的頂點,連接一次即可將全部頂點橫向連接。


sketchup建模教程:曲面桁架建模教程

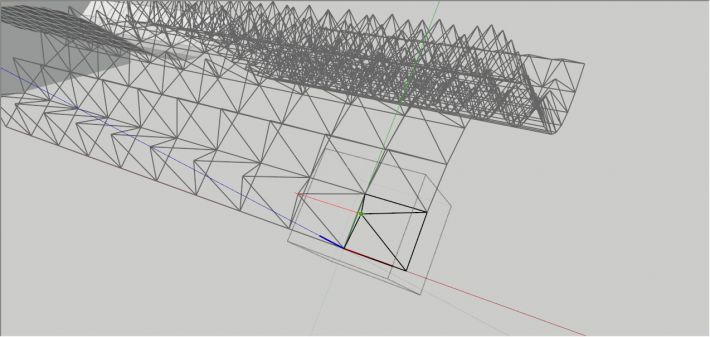

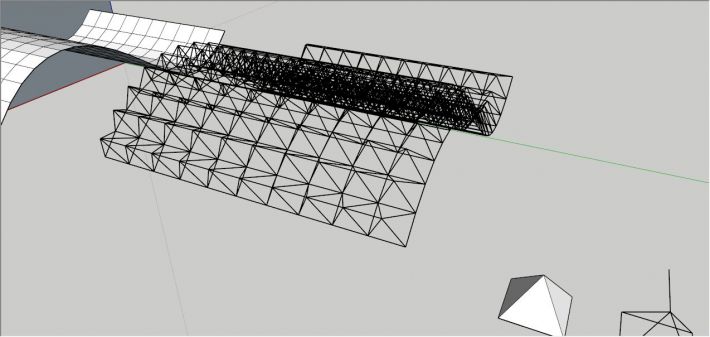

9.其中可能會有一列組件需要單獨處理,如果遇到可自行調整,如圖所示,橫向頂點連接完成。


sketchup建模教程:曲面桁架建模教程

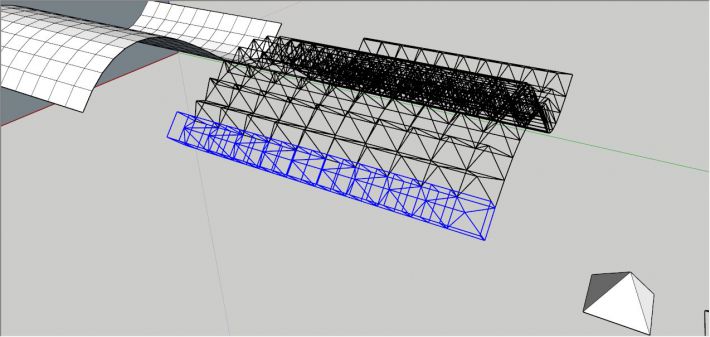

10.選中橫向的一列組件,右鍵點擊單獨處理。


sketchup建模教程:曲面桁架建模教程

11.進入單獨處理的組件,連接縱向頂點。


sketchup建模教程:曲面桁架建模教程

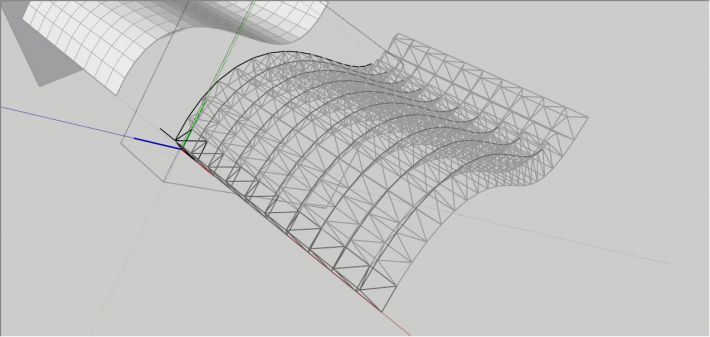

12.如圖所示,曲面桁架的框架大體完成。


sketchup建模教程:曲面桁架建模教程

13.進入組件,全選線,使用suapp中的線轉圓柱或者lines2tubes,將所有線轉換成圓管,尺寸自定,到此處,曲面桁架的框架全部完成。


sketchup建模教程:曲面桁架建模教程

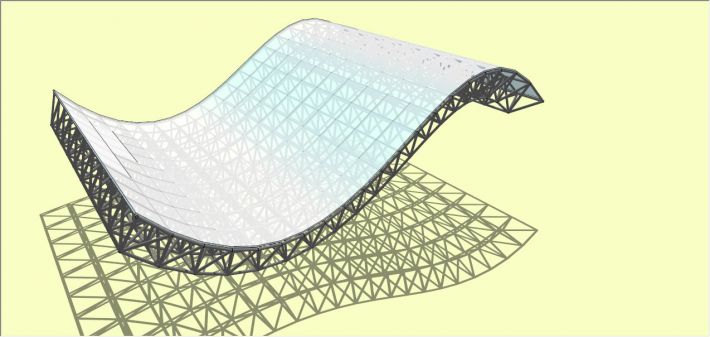

14.用縮放工工具鏡像桁架,將桁架方向翻轉,加上玻璃頂,標準曲面桁架完成。


sketchup建模教程:曲面桁架建模教程
