04S803圓形鋼筋混凝土蓄水池圖集簡稱為國標04s803或04s803圖集，該圖集適用于民用建筑和一般工業建筑及城鎮的給水工程。本節內容小編為大家整理帶來的是一份pdf格式高清免費版04S803圓形鋼筋混凝土蓄水池圖集，該圖集共由103頁組成，圖集字跡清晰，適合下載打印，有需要的朋友快來下載吧！
溫馨提示：
本文檔為pdf格式，因此需確保在閱讀之前你已經安裝了PDF閱讀器，如果尚未安裝閱讀器，建議下載福昕PDF閱讀器或其他PDF閱讀器，進行安裝后閱讀。
04S803圓形鋼筋混凝土蓄水池圖集說明
本圖集適用于民用建筑和一般工業建筑及城鎮的給水工程�？拐鹪O防烈度不大于8度。水池用于貯存常溫對混凝土無侵蝕性的水。包括圓形鋼筋混凝土蓄水池及其附屬配件做法。其規格為容積50～2000m3；其池頂覆土厚度分為500mm和1000mm二種。本圖集按現行結構設計規范對原國標圖《圓形鋼筋混凝土清水池》進行修編，新增加了容積為1500m3圓形鋼筋混凝土蓄水池規格。
04S803圓形鋼筋混凝土蓄水池圖集圖樣

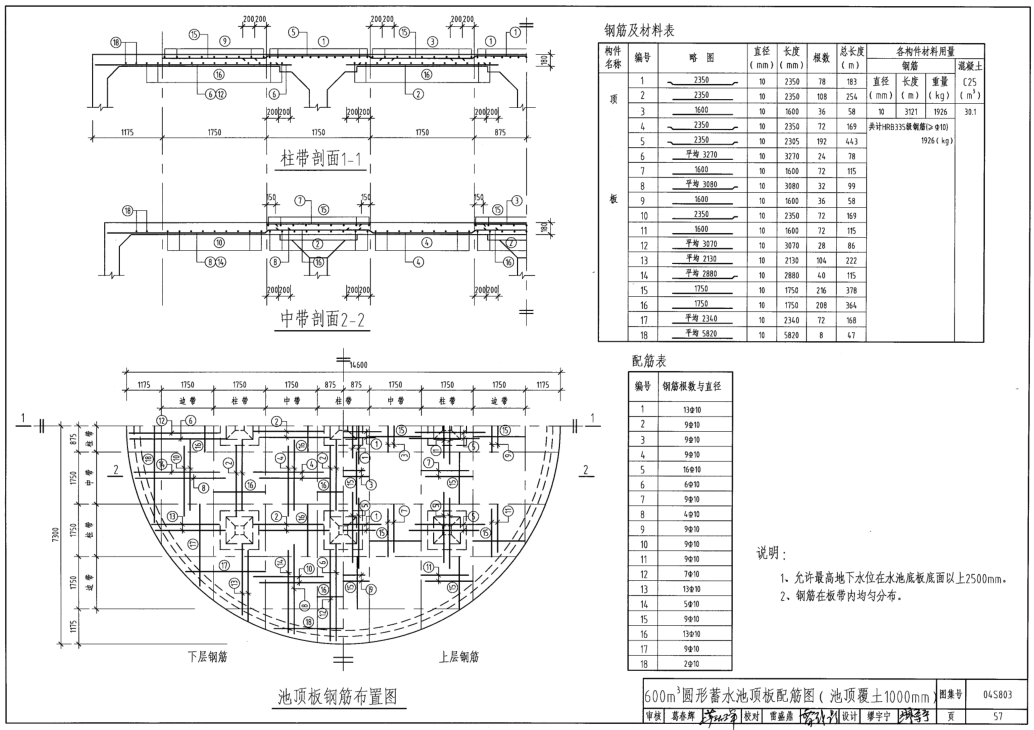

04S803圓形鋼筋混凝土蓄水池圖集內容節選

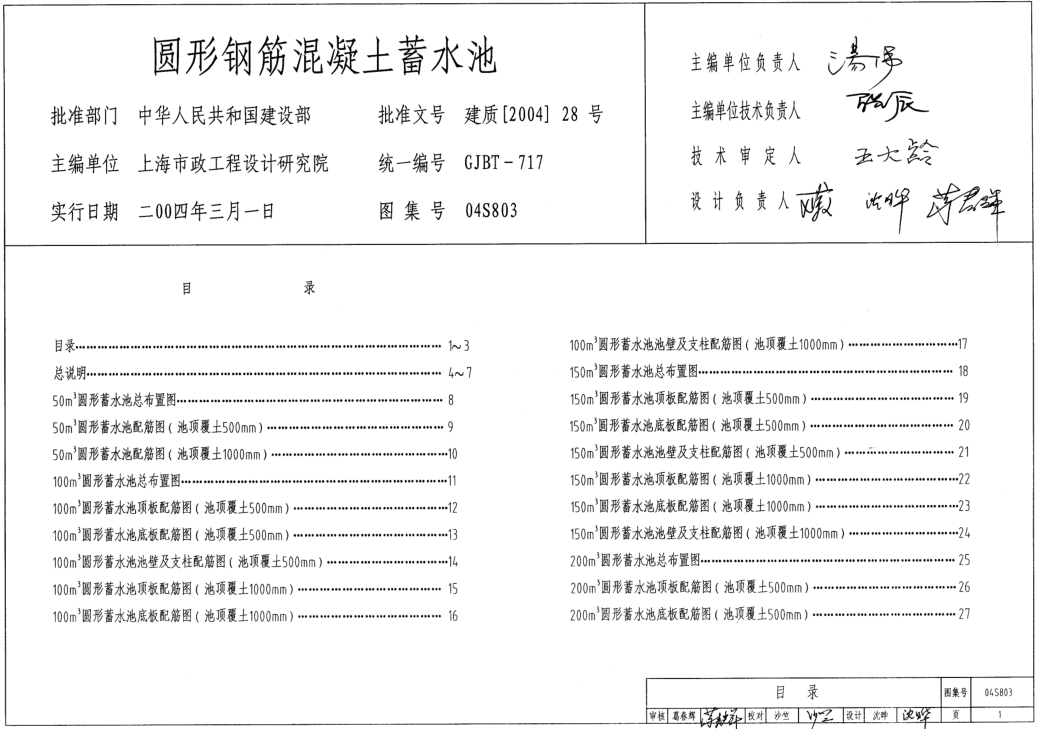

目錄1
總說明4
50m3圓形蓄水池總布置圖8
50m3圓形蓄水池配筋圖（池頂覆土500mm）9
50m3圓形蓄水池配筋圖（池頂覆土1000mm）10
100m3圓形蓄水池總布置圖11
100m3圓形蓄水池頂板配筋圖（池頂覆土500mm）12
100m3圓形蓄水池底板配筋圖（池頂覆土500mm）13
100m3圓形蓄水池池壁及支柱配筋圖（池頂覆土500mm）14
100m3圓形蓄水池頂板配筋圖（池頂覆土1000mm）15
100m3圓形蓄水池底板配筋圖（池頂覆土1000mm）16
100m3圓形蓄水池池壁及支柱配筋圖（池頂覆土1000mm）17
150m3圓形蓄水池總布置圖18
150m3圓形蓄水池頂板配筋圖（池頂覆土500mm）19
150m3圓形蓄水池底板配筋圖（池頂覆土500mm）20
150m3圓形蓄水池池壁及支柱配筋圖（池頂覆土500mm）21
150m3圓形蓄水池頂板配筋圖（池頂覆土1000mm）22
150m3圓形蓄水池底板配筋圖（池頂覆土1000mm）23
150m3圓形蓄水池池壁及支柱配筋圖（池頂覆土1000mm）24
200m3圓形蓄水池總布置圖25
200m3圓形蓄水池頂板配筋圖（池頂覆土500mm）26
200m3圓形蓄水池底板配筋圖（池頂覆土500mm）27
200m3圓形蓄水池池壁及支柱配筋圖（池頂覆土500mm）28
200m3圓形蓄水池頂板配筋圖（池頂覆土1000mm）29
200m3圓形蓄水池底板配筋圖（池頂覆土1000mm）30
200m3圓形蓄水池池壁及支柱配筋圖（池頂覆土1000mm）31
300m3圓形蓄水池總布置圖32
300m3圓形蓄水池頂板配筋圖（池頂覆土500mm）33
300m3圓形蓄水池底板配筋圖（池頂覆土500mm）34
300m3圓形蓄水池池壁及支柱配筋圖（池頂覆土500mm）35
300m3圓形蓄水池頂板配筋圖（池頂覆土1000mm）36
300m3圓形蓄水池底板配筋圖（池頂覆土1000mm）37
300m3圓形蓄水池池壁及支柱配筋圖（池頂覆土1000mm）38
400m3圓形蓄水池總布置圖39
400m3圓形蓄水池頂板配筋圖（池頂覆土500mm）40
400m3圓形蓄水池底板配筋圖（池頂覆土500mm）41
400m3圓形蓄水池池壁及支柱配筋圖（池頂覆土500mm）42
400m3圓形蓄水池頂板配筋圖（池頂覆土1000mm）43
400m3圓形蓄水池底板配筋圖（池頂覆土1000mm）44
400m3圓形蓄水池池壁及支柱配筋圖（池頂覆土1000mm）45
500m3圓形蓄水池總布置圖46
500m3圓形蓄水池頂板配筋圖（池頂覆土500mm）47
500m3圓形蓄水池底板配筋圖（池頂覆土500mm）48
500m3圓形蓄水池池壁及支柱配筋圖（池頂覆土500mm）49
500m3圓形蓄水池頂板配筋圖（池頂覆土1000mm）50
500m3圓形蓄水池底板配筋圖（池頂覆土1000mm）51
500m3圓形蓄水池池壁及支柱配筋圖（池頂覆土1000mm）52
600m3圓形蓄水池總布置圖53
600m3圓形蓄水池頂板配筋圖（池頂覆土500mm）54
600m3圓形蓄水池底板配筋圖（池頂覆土500mm）55
600m3圓形蓄水池池壁及支柱配筋圖（池頂覆土500mm）56
600m3圓形蓄水池頂板配筋圖（池頂覆土1000mm）57
600m3圓形蓄水池底板配筋圖（池頂覆土1000mm）58
600m3圓形蓄水池池壁及支柱配筋圖（池頂覆土1000mm）59
800m3圓形蓄水池總布置圖60
800m3圓形蓄水池頂板配筋圖（池頂覆土500mm）61
800m3圓形蓄水池底板配筋圖（池頂覆土500mm）62
800m3圓形蓄水池池壁及支柱配筋圖（池頂覆土500mm）63
800m3圓形蓄水池頂板配筋圖（池頂覆土1000mm）64
800m3圓形蓄水池底板配筋圖（池頂覆土1000mm）65
800m3圓形蓄水池池壁及支柱配筋圖（池頂覆土1000mm）66
1000m3圓形蓄水池總布置圖67
1000m3米圓形蓄水池頂板配筋圖（池頂覆土500mm）68
1000m3圓形蓄水池底板配筋圖（池頂覆土500mm）69
1000m3圓形蓄水池池壁及支柱配筋圖（池頂覆土500mm）70
1000m3圓形蓄水池頂板配筋圖（池頂覆土1000mm）71
1000m3圓形蓄水池底板配筋圖（池頂覆土1000mm）72
1000m3圓形蓄水池池壁及支柱配筋圖（池頂覆土1000mm）73
1500m3圓形蓄水池總布置圖74
1500m3圓形蓄水池頂板配筋圖（池頂覆土500mm）75
1500m3圓形蓄水池底板配筋圖（池頂覆土500mm）76
1500m3圓形蓄水池池壁及支柱配筋圖（池頂覆土500mm）77
1500m3圓形蓄水池頂板配筋圖（池頂覆土1000mm）78
1500m3圓形蓄水池底板配筋圖（池頂覆土1000mm）79
1500m3圓形蓄水池池壁及支柱配筋圖（池頂覆土1000mm）80
2000m3圓形蓄水池總布置圖81
2000m3圓形蓄水池頂板配筋圖（池頂覆土500mm）82
2000m3圓形蓄水池底板配筋圖（池頂覆土500mm）83
2000m3圓形蓄水池池壁及支柱配筋圖（池頂覆土500mm）84
2000m3圓形蓄水池頂板配筋圖（池頂覆土1000mm）85
2000m3圓形蓄水池底板配筋圖（池頂覆土1000mm）86
2000m3圓形蓄水池池壁及支柱配筋圖（池頂覆土1000mm）87
水管吊架詳圖88
檢修孔及木蓋板詳圖89
保溫檢修孔及不銹鋼蓋板詳圖90
A、B、C型吸水坑詳圖91
D、E、F型吸水坑詳圖92
通風孔及A型通風管詳圖93
B型通風管詳圖94
鋼梯大樣圖95
蓄水池溢水井總圖96
蓄水池溢水井總圖工程數量表97
蓄水池溢水井（A型井埋深2m、3m）98
蓄水池溢水井（B型井埋深2m、3m）99
蓄水池溢水井鋼筋表100
套管洞加固詳圖101

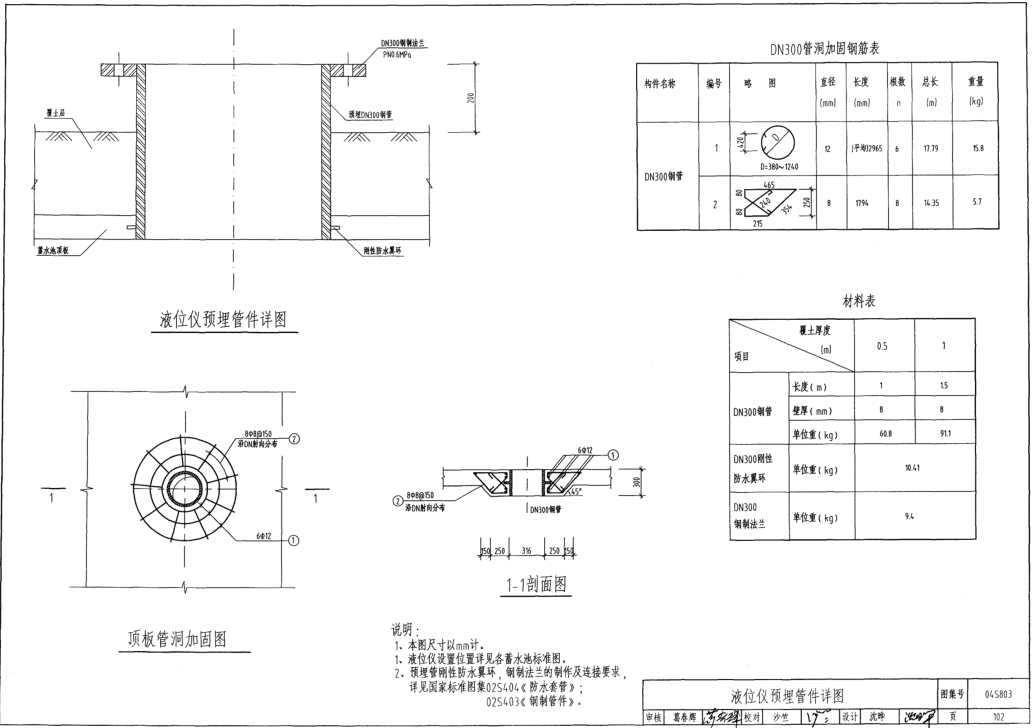

液位儀預埋管件詳圖102
pdf格式免費版04S803圓形鋼筋混凝土蓄水池圖集相關內容小編就為大家介紹到這里了，更多pdf格式免費圖集資料下載，敬請關注東坡下載站！
