TL-ER6110/6120是TP-LINK專為企業應用而開發的路由器，具備強大的數據處理能力，并且支持豐富的軟件功能，包括、IP/MAC 地址綁定、常見攻擊防護、訪問控制列表、QQ/MSN/迅雷/金融軟件限制、IP帶寬控制、連接數限制及電子公告等功能，適合企業、小區、酒店等組建安全、高效、易管理的網絡。
需求介紹
某公司總公司位于北京，分部在深圳，現需要組建一個網絡，深圳的員工都能夠安全的訪問公司內部郵件服務器和文件服務器，本文將通過一個實例來展示TL-ER6120與TL-WVR300的解決方案和配置過程。
拓?fù)淙缦?
1. 服務器端（TL-ER6110）的設置：
1）進入管理界面，設置LAN口網段（與客戶端不在同一個網段）,本例中將LAN IP設置為192.168.10.0/24
2）WAN口設置：靜態ip方式上網或者PPPoE方式上網（如果使用的是PPPoE上網需使用動態域名）。
3）PPTP的設置：

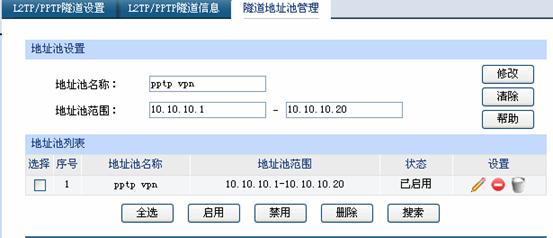

A.----->L2TP/PPTP----->隧道地址池管理:建立隧道地址池(PPTP 隧道通信時使用的ip地址):

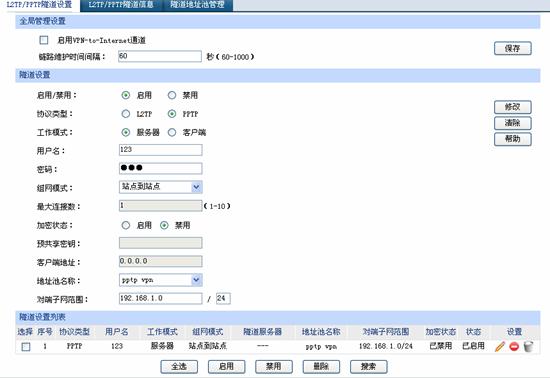

B.設置PPTP 服務器:
配置說明
工作模式：服務器。
用戶名：客戶端與服務器端建立連接的用戶名。
密碼：客戶端與服務器端建立連接的密碼。
組網模式：站點到站點。
最大連接數：這種模式下不能填寫（PC到站點的模式時可以填寫1-10）。
加密狀態：PPTP 沒有機密方式，選擇禁用即可。
地址池名稱：就是A步驟建立的隧道地址池，選擇即可。
對端子網范圍：客戶端LAN口的網段（服務器端和客戶端LAN口地址不能在同一個網段）。
2. 客戶端（TL-WVR308）的設置：
1）進入管理界面，設置LAN口網段（與服務器端不在同一個網段），本例為192.168.1.0/24
2）WAN口設置：靜態ip方式上網或者PPPoE方式上網。
3）PPTP的設置：
配置說明
工作模式：客戶端。
用戶名：服務器端設置的用戶名。
密碼：服務器端設置的密碼。
WAN口：已經設置上網的WAN口。
隧道服務器：服務器WAN口地址，或者填域名：例如vs.yueshen.gd（服務器端申請的動態域名）。
加密狀態：PPTP 沒有機密方式，選擇禁用即可。
對端子網范圍：服務器端LAN口的網段（與本地LAN不同網段）。
3. 客戶端和服務器端條目建立后，都選擇啟用，成功建立后在服務器端和客戶端的L2TP/PPTP隧道信息中將有條目：
服務器隧道條目：
客戶端條目：
注：如果條目已經建立好但是在L2TP/PPTP隧道信息中無條目的排查方法：
1）互ping對端的WAN口地址（勾掉“防火墻”----->“攻擊防護”中的啟用wan口防ping），是否能夠ping通。
2）如果服務器端是PPPoE上網方式，查看動態域名解析是否正確，解析出來的是否是服務器端的wan口地址，dos命令：nslookup vs.yueshen.gd。
