使用VMM2008 R2管理Hyper-V之1-實驗環境與VMM 2008安裝

2011/5/12 19:17:37  出處：本站   人氣：166次    字號：小  中  大

在接下來的內容中，我們介紹microsoft專用虛擬機管理工具SCVMM 2008 R2管理Hyper-V的內容。SCVMM是System Center Virtual Machine Management的簡稱，目前最新版本是2008 R2，修訂補丁是SP1。

接下來我們將分以下幾個內容進行介紹：

（1）實驗環境介紹。

（2）SCVMM 2008安裝部署

（3）VMM管理員安裝與配置。

（4）添加共享庫服務器與庫共享資源

（5）創建虛擬機、在虛擬機中安裝操作系統

（6）虛擬機的模板的創建與使用

（7）虛擬機的遷移

（8）使用自助服務門戶網站管理虛擬機

6.1 實驗環境

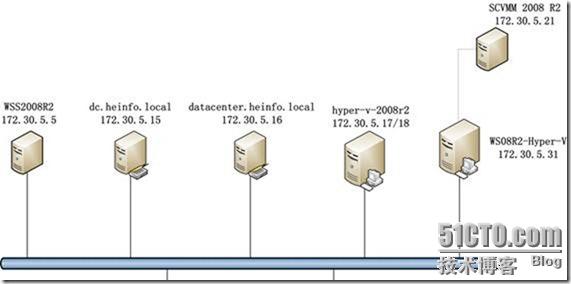

在本章的操作中，我們將在前面實驗環境的基礎上，在Windows Server 2008 R2 With Hyper-V的主機中，創建一個名為SCVMM2008R2的虛擬機，在此虛擬機中安裝Windows Server 2008 R2、加入到域、安裝SCVMM 2008 R2，并管理Hyper-V Server與Windows Server 2008 R2 With Hyper-V這兩個物理主機，實驗拓撲如圖6-1所示。在本章的實驗中，會用到dc.heinfo.local與datacenter.heinfo.local兩臺服務器中的保存各種安裝鏡像的共享文件夾。

圖6-1 實驗環境

SCVMM的體系結構如圖6-1-2所示。

使用SCVMM 2008 R2管理Hyper-V的網絡拓撲如圖6-2所示。

圖6-2 SCVMM體系結構

在圖6-2中，VMM服務器，是安裝System Center Virtual Machine Management 2008 R2服務器的一臺計算機，該計算機必須加入到域，并且使用域管理員帳戶登錄，由這臺服務器管理Hyper-V Server或安裝有Hyper-V功能的Windows Server 2008（以下簡稱“Hyper-V Server主機”）。VMM服務器是“客戶/服務器”系統或“Browser/Server”系統，用戶需要使用安裝有“VMM管理員”控制臺的計算機，或者使用IE瀏覽器，登錄安裝并啟用“VMM自助服務門戶網站”的“VMM服務器”才能管理Hyper-V Server主機。

6.2 安裝SCVMM 2008 R2

使用上一節安裝的Windows Server 2008 R2，導出一臺虛擬機，然后將導出目錄重命名為SCVMM 2008 R2，然后再將重命名后的虛擬機導入，導入之后，重命名虛擬機的名稱為scvmm2008r2，并修改虛擬機的配置，設置內存為2GB、2個虛擬處理器，然后安裝SCVMM 2008 R2，下面我們一一介紹。

6.2.1 準備SCVMM 2008 R2虛擬機

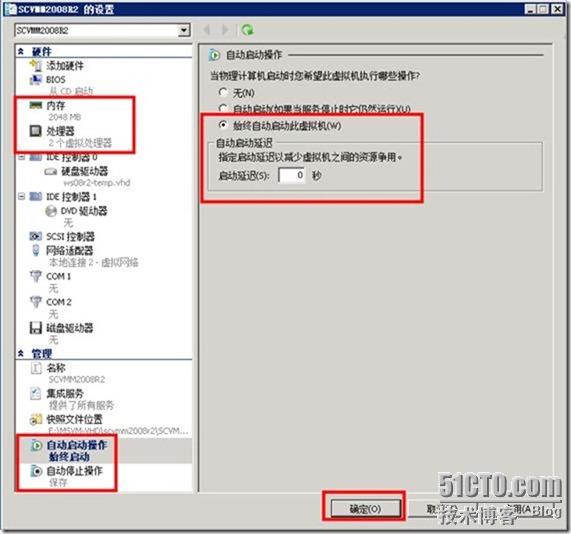

（1）在172.30.5.31的物理主機中，使用“導出”、“導入”的方法，將以前安裝好的一臺Windows Server 2008 R2復制出一臺虛擬機，并命名虛擬機為scvmm2008 R2，設置虛擬機為2048MB內存、2個虛擬處理器，如圖6-3所示。同時在“管理→自動啟動操作”選擇“始終自動啟動此虛擬機”，這樣該虛擬機將跟隨主機一同啟動。

圖6-3 修改虛擬機的設置

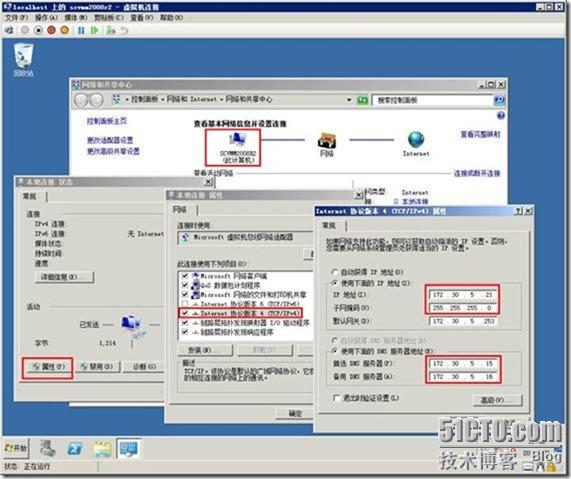

（2）然后啟動該虛擬機，啟動虛擬機后，重新設置計算機名稱為scvmm2008r2（當然也可以是其他的名稱，這要看你的網絡規劃情況），設置IP地址為172.30.5.21/24、設置DNS地址為172.30.5.15與172.30.5.16，如圖6-4所示。然后將這臺計算機加入到heinfo.local。然后根據提示重新啟動計算機。

圖6-4 修改計算機名稱、設置IP地址

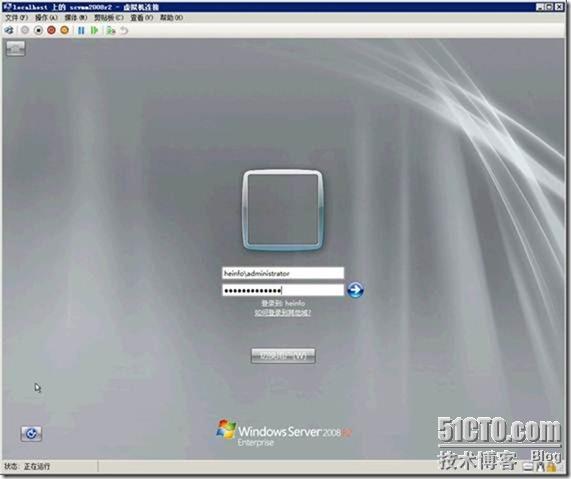

（3）再次進入系統之前，以域管理員帳戶登錄，格式為heinfo\administrator，同時鍵入域管理員帳戶密碼，如圖6-6所示。

圖6-6 以域管理員登錄

6.2.2 安裝VMM服務器

進入系統之后，加載SCVMM 2008 R2 With SP1光盤鏡像作為虛擬機的光驅，然后返回到虛擬機，開始安裝VMM服務器，主要步驟如下：

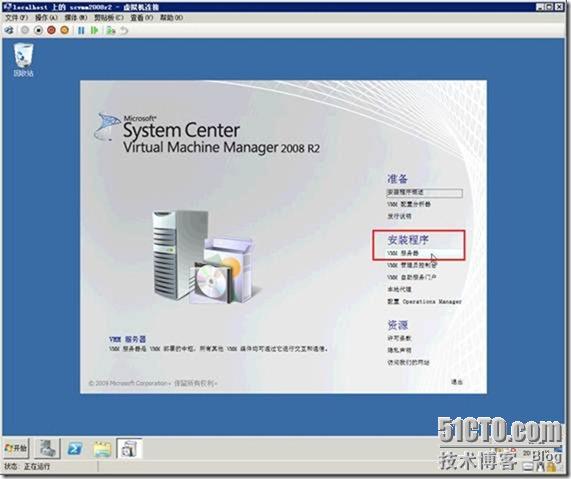

（1）在SCVMM 2008 R2安裝界面中，單擊“VMM服務器”，如圖6-8所示。

圖6-8 安裝VMM服務器

（2）在“必備Administrator檢查”頁，安裝程序開始檢查SCVMM 2008安裝所必須的硬件與軟件要求，只有檢查通過之后，才能安裝。

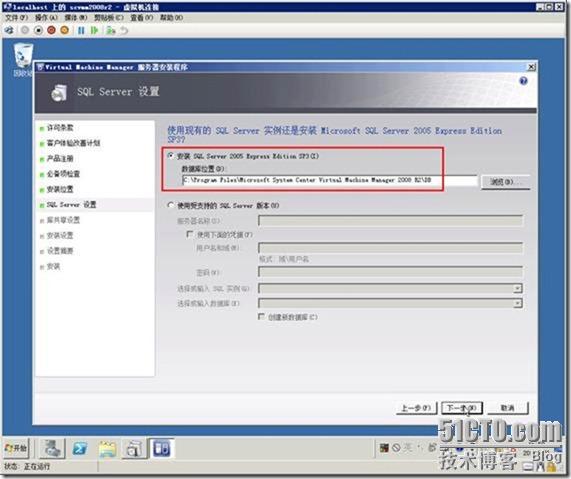

（3）在“SQL Server設置”頁，選擇“安裝SQL Server 2005 Express Edition SP3”，如圖6-11所示。如果網絡中有SQL Server，也可以選擇網絡中的SQL Server作為SCVMM 2008的數據庫。

圖6-11 安裝SQL Server 2005 Express版本

（4）在“安裝設置”中，選擇通信端口與VMM服務器的服務帳戶，通常情況下保持默認值即可。

（5）在“設置摘要”頁，復查SCVMM服務器的設置，檢查無誤之后，單擊“安裝”按鈕開始安裝。如果有任何問題，請單擊“上一步”按鈕依次返回并修改。

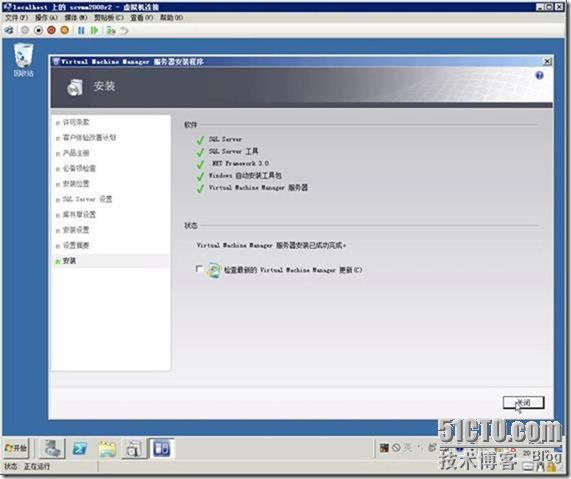

（6）然后SCVMM 2008 R2安裝程序開始安裝，大約9分鐘左右，安裝完成，單擊“關閉”按鈕，如圖6-14所示。

圖6-14 安裝完成

如果只是單獨做實驗，可以將“VMM管理員”程序也安裝在“VMM服務器”這臺計算機上。但是，我們還是推薦你，模擬真實的場景，在網絡中的其他工作站上安裝VMM管理員程序，然后再用VMM管理員程序，連接到VMM服務器并管理Hyper-V計算機。接下來我們介紹在網絡中的其他工作站上，安裝VMM管理員程序的方法與配置步驟。
