6類網線的完美接法

2011/5/10 18:44:26  出處：本站   人氣：173次    字號：小  中  大

我們現在買的電腦主板很多都已經集成了千兆網卡，可是大家有沒有注意到在上網的時候，任務欄都是顯示100M已連接，而不是顯示1G呢？這是因為單單網卡是千兆是不能實現千兆連接的，要實現千兆連接，首先網卡要是千兆、連接的端口也應是千兆、還有就是網線的水晶頭應按千兆的標準來做。現在很多100M的交換機都會帶有1－2個千兆口，那么局域網中服務器的網卡就必須和這個千兆口連接，而其它100M端口則和工作站相連，這樣才能實現千兆主干100M到桌面。特別是做無盤局域網，這是最基本的網絡環境了。這其中最關健的就是網線水晶頭的制作，我們一般制作網線都是按國家標準的T568A或T568B來制作，但是這樣的網線只有4根起作用，而有4根是不起作用的，這也是有人把網線、電源線、電話線全部集成為一根線的原因。

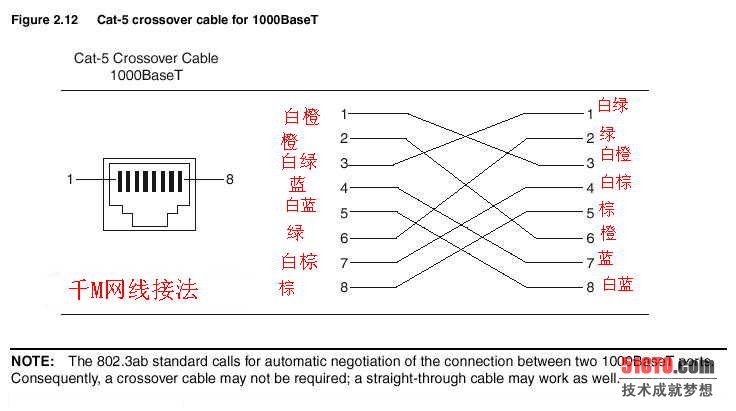

千兆網線是8根全部有用的，千兆網線最好用六類線來做，不過如果沒有，就用普通的五類線或是超五類線來做也行（我自己就是用一根普通的五類線來做的，呵呵~~~~），當然效果不會很好。千兆線是雙交叉線，就是按1－3、2－6、4－7、5－8這個原則來做就可以了。實在不會的朋友就按下面這個接法吧：

1 白橙 對 白綠 第一頭： 白橙 橙 白綠 藍 白藍 綠 白棕 棕

2 橙 對 綠 第二頭： 白綠 綠 白橙 白棕 棕 橙 藍 白藍

3 白綠 對 白橙

4 藍 對 白棕

5 白藍 對 棕

6 綠 對 橙

7 白棕 對 藍

8 棕 對 白藍

這個接法的話有一頭的水晶頭還T568B的標準水晶頭，只是另一頭變了一個接法而已。接上去后你會發現任務欄會出現1G已連接。這樣就可以實現千兆主干100M到桌面了。但是有朋友說，我按T568B標準做的網線也顯示1G已連接呀？

不過，這樣的網線只有4根線起作用哦！總之，我的無盤網絡就是按這樣的做法來做的，很穩定！！！！！
