教你輕松配置靜態路由的圖文教程
2013/4/21 21:14:29 出處：本站原創 人氣：196次 字號：小 中 大
騎自行車的正確
在校大學生該如
微信朋友圈怎么每日一囧
靜態路由是指由網絡管理員手工配置的路由信息。當網絡的拓?fù)浣Y(jié)構或鏈路的狀態發生變化時，網絡管理員需要手工去修改路由表中相關的靜態路由信息。靜態路由對路由器的路由選擇進行控制，節省了網絡帶寬，減少了額外開支。靜態路由允許指定受限制部分的廣播內容，可出于安全而隱藏網絡的一部分。

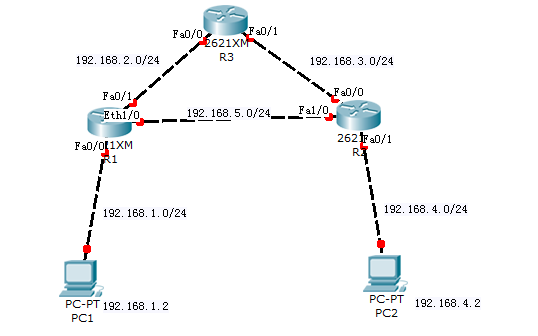

如下圖中的路由，PC1傳輸數據的時候線路為PC1—>R1—>R2—>R3—>PC2，但是PC2回包的時候線路為PC2—>R3—>R1—>PC1,
上圖形中有三個路由器R1、R2、R3，以及兩個客戶機PC1、PC2，配置如下：
1、兩臺客戶機的配置如下：
PC1配置為：IP:192.168.1.2
子網掩碼：255.255.255.0
網關：192.168.1.1
PC2配置為：IP:192.168.4.2
子網掩碼：255.255.255.0
網關：192.168.4.1
2、三個路由器的配置為：
＞對R1三個端口f0/0、f0/1、f1/0的ip進行設置，并將其端口開放，然后添加靜態路由表
Router>en
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#int f0/0
Router(config-if)#ip ad 192.168.1.1 255.255.255.0
Router(config-if)#no shu
Router(config-if)#exi
Router(config)#int f0/1
Router(config-if)#ip ad 192.168.2.1 255.255.255.0
Router(config-if)#no shu
Router(config-if)#exi
Router(config)#int f1/0
Router(config-if)#ip ad 192.168.5.1 255.255.255.0
Router(config-if)#no shu
Router(config-if)#exi
Router(config)#ip rou 192.168.0.0 255.255.0.0 f0/1
＞對R2兩個端口f0/0、f0/1的ip進行設置，并將其端口開放，然后添加靜態路由表
Router>en
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#int f0/0
Router(config-if)#ip ad 192.168.2.2 255.255.255.0
Router(config-if)#no shu
Router(config-if)#exi
Router(config)#int f0/1
Router(config-if)#ip ad 192.168.3.1 255.255.255.0
Router(config-if)#no shu
Router(config-if)#exi
Router(config)#ip rou 192.168.4.0 255.255.255.0 f0/1
＞對R3三個端口f0/0、f0/1和f1/0的ip進行設置，并將其端口開放，然后添加靜態路由表
Router>en
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#int f0/0
Router(config-if)#ip ad 192.168.3.2 255.255.255.0
Router(config-if)#no shu
Router(config-if)#exi
Router(config)#int f0/1
Router(config-if)#ip ad 192.168.4.1 255.255.255.0
Router(config-if)#no shu
Router(config-if)#exi
Router(config)#int f1/0
Router(config-if)#ip ad 192.168.5.2 255.255.255.0
Router(config-if)#no shu
Router(config-if)#exi
Router(config)#ip rou 192.168.1.0 255.255.255.0 f1/0
配置成功后，使用PC1給PC2發包，路線為PC1—>R1—>R2—>R3—>PC2,
PC2回包的路線是：PC2—>R3—>R1—>PC1
