首頁最新資訊 → AM2板上假負載有VCORE,上真U無VCORE的真相 圖文詳解

AM2板上假負載有VCORE,上真U無VCORE的真相 圖文詳解

相關文章發表評論 來源:本站時間:2011/12/13 14:00:55字體大小:A-A+

作者:點擊:889次評論:0次標簽:

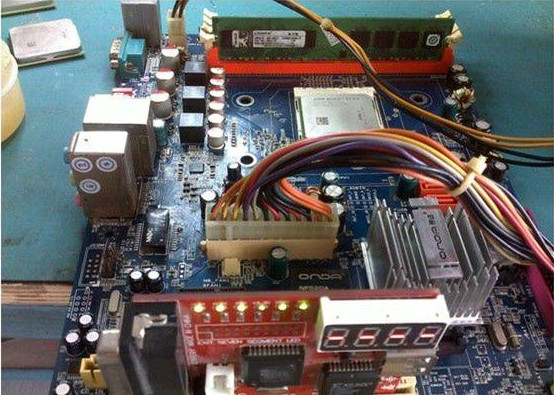

主板型號:NODANF520 AM2 NVDIA單橋故障現象:能觸發上電,不跑CPU,診斷卡**,復位燈常亮維修過程: 我修板有個習慣,就是剛拿到故障板先大致掃了下。沒看到明顯燒傷,刮傷,斷線等現象,再打一下ATX各電壓輸出是及主板上各主供電的對地阻值,看是否存在短路,此時沒發現不正常的,于是插上ATX電源、診斷卡,假負載,觸發開關上電,發現診斷卡燈常亮,表示主板無復位,心里有數了,好修,一般都是因為供電不正常導致無復位的。



首先測主板的四大供電,按NF時序,先是有內存供電---橋供電----VDDA2.5V-----VCORE----1.2V_HT,但我喜歡逆向思維檢修,首先就找好測的VCORE供電,實測無

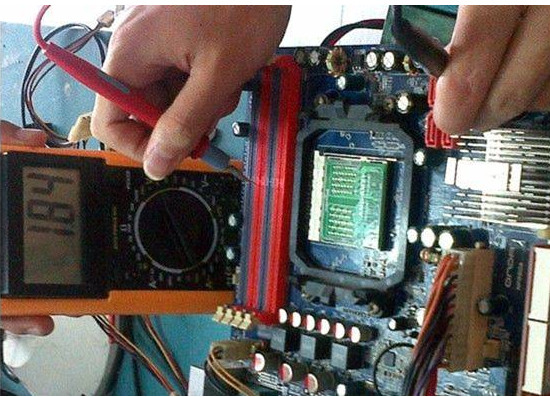

于是再去測內存供電VDD_DDR1.8V和負載供電VTTDDR_0.9V均正常

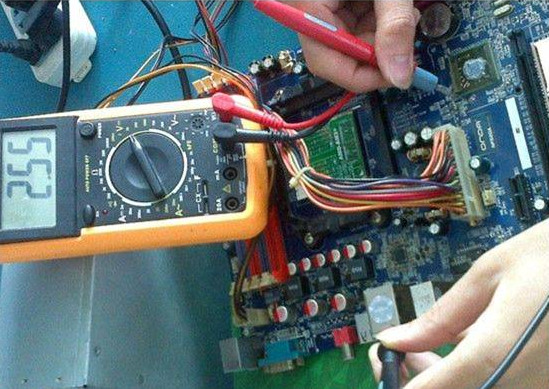

橋供電2.5V正常



供電正常(測式點在U座旁邊的貼片電感)

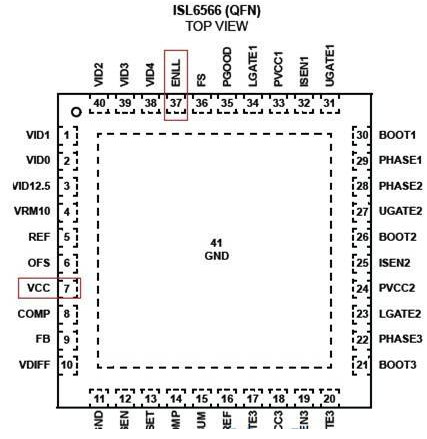

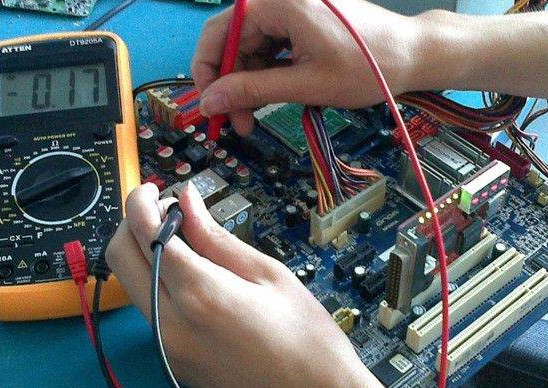

這些電壓都正常,說明無VCORE是CPU供電電路本身問題,開始檢修該電路。 首先排除了VCORE短路和MOS管不良后,測了下上下MOS的G極,均無控制電壓,正常一般上管應該為2V左右,下管9V左右,實測均無,說明VRM沒有工作,首先測VRM的工作條件,該VRM采用的是很常用的ISL6566,它的三大工作條件是VCC VID EN

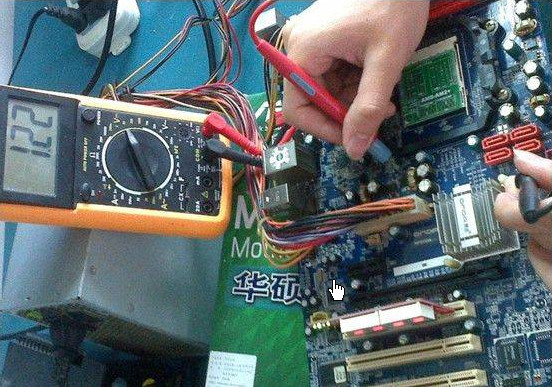

首先測VCC12V、5V均正常,而VID組合不考慮,因為排的是假負載嘛。然后測37腳的EN3.3V也正常,這三大工作條件都正常,VRM還不正常工作的,很多人會說還有其它條件也要測啊,如BOOT,FB ISEN COMP OFS REF…等比較細的條件,除了遇到BOOT與PHASE連接的耦合電容出故障多點,其它外圍元件一般很少壞的,所以我一般喜歡先加焊VRM先,因為它是QFN封裝的很容易虛焊,再加上前面在我打各上下管G極的對地阻值時,正常應該各上管和各下管的G極對地阻值一致,發現有一組上管G極的對地阻值很不穩定,有時無窮大,有時有阻值但偏大,有時又正常,所以直接加焊了VRM,再次上電,VCORE正常產生



斷電插上真U,再次開機,悶,診斷卡復位又常亮,量VCORE又沒了,斷電換回假負載,再次開機診斷卡復位燈一閃即滅,說明復位正常,而且量VCORE、1.2V_HT等其它電壓均OK

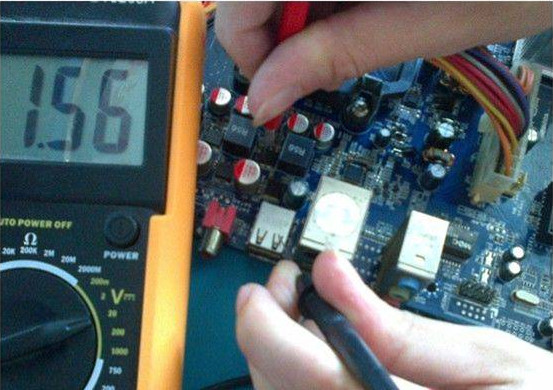

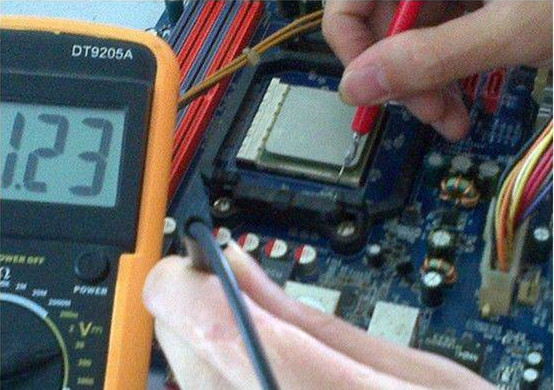

再次上回真U故障重現,這就怪了,上真U VCORE無,上假負載又正常,這種現象也許這時很多人會蒙住不知道何下手了,但我的第一反應就是去測VDDA_2.5V,因為此電壓是AMDCPU需要的另個工作電壓,有點類似于478的VCC_VID,此電壓不正常VCORE是不會出的,果然實測被拉低為1點幾V,當然無VCORE咯.

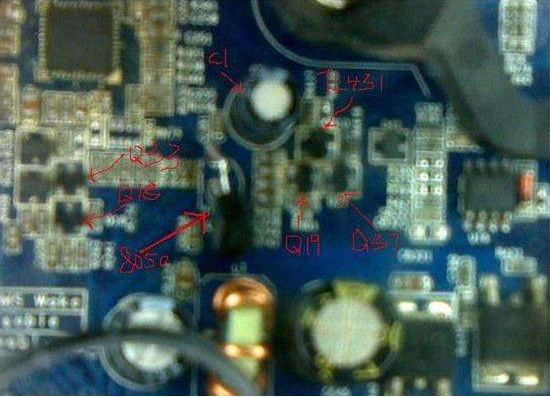

跑線路連到旁邊的一些三極管、標D的三個腳(以為是雙二極管),還有個長得類似于78L05的(初步判斷為三端穩壓管),當然還有很多電阻,連的東西太多了,越跑越蒙,不知道連到這些元件的工作原理,又找不到圖紙,于是直接更換與VDDA相連的兩個三極管及誤以為是雙二極管,無果。一邊跑一邊腦海里勾畫這一電路圖,因為誤認為是雙二極管,所以在這糾結了蠻久,想不出原理,當量到這假雙二極管的上面腳時(類似于Q的C極)發現是接地的,就是這一驚人發現,籠罩在腦子的迷霧淅淅散去,思路格外晴朗了,心想難道是TL431,用望大鏡一看還真是。



為了更好分析它的工作原理,一邊跑一邊畫出電路圖,草圖如下:(畫得不好,大家不要見笑)
